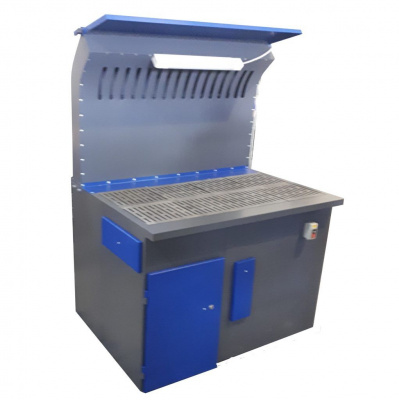

Стол сварщика ССН-08-02

Стационарный сварочный пост (стол сварщика) ССН-08-02 (без вентилятора) предназначен для организации рабочего места сварщика при проведении сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки. Применение сплошных цельнолитых балок, образующих рабочую плоскость, обеспечивает более качественную и точную сборку изделия (сборок и подсборок).

Для работы вытяжной системы стол сварщика (сварочный пост) модели ССН-08-02 (без вентилятора) должен быть подключен к централизованной вытяжке, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-04, которые позволяют очищать воздух, удаляемый с поверхности стола сварщика при проведении сварочных работ, от сварочного аэрозоля и пыли.

Применение сплошных цельнолитых чугунных балок обеспечивает бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм, что позволяет выполнить более качественную и точную сборку изделий (сборок и подсборок).

Смежные балки столешницы образуют между собой Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.

Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.

Чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров столешницы сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности.

В столе сварщика модели ССН-08-02 отвод сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах) возможен снизу через пазы между чугунными балками, либо сверху через вытяжной зонт. Выбор необходимого направления отвода зависит от характеристик свариваемых изделий и осуществляется при помощи встроенной заслонки. Управление заслонкой осуществляется поворотом рукоятки, расположенной на правой боковой стенке. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении.

Через пазы между чугунными балками происходит также удаление шлака, огарков электродов и т.п. с рабочей поверхности стола сварщика в специальный короб, расположенный внутри поста.

С лицевой стороны стола сварщика (сварочного поста) ССН-08-02 расположен выдвижной колчан для электродов, тумба с полками для инструмента. Тумба оснащена дверкой с замком и ручкой. Местное освещение стола сварщика производится светильником, установленным на зонте. Пульт управления освещением расположен справа под столешницей.

Стол сварщика (сварочный пост) ССН-08-02 (без вентилятора) оборудован болтами заземления для исключения поражения персонала электрическим током.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.
