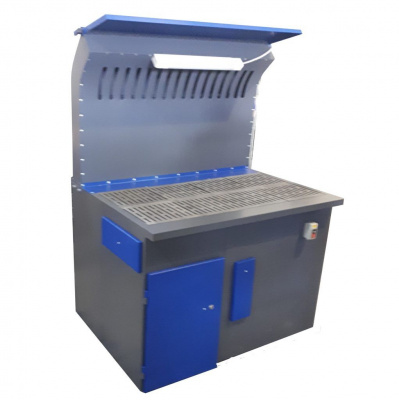

Стол сварщика ССН-08

Стол сварщика (сварочный пост) ССН-08 предназначен для организации сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки. Применение сплошных цельнолитых балок, образующих рабочую плоскость, обеспечивает более качественную и точную сборку изделия.

Для удаления вредных веществ с поверхности стол сварщика ССН-08 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Для работы вытяжной системы стол сварщика модели ССН-08 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.

Стол сварщика (сварочный пост) ССН-08 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, вытяжного зонта с козырьком, системы воздуховодов со встроенным вентилятором.

Рабочая поверхность стола сварщика ССН-08 образована шестью цельнолитыми чугунными балками с Т-образным пазом, выполненным методом фрезерования, постоянного сечения 95х30 мм длиной 1020 мм.

Применение цельнолитых балок постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте балок. Применение цельнолитых балок постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

Смежные балки сварочного стола образуют между собой Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.

Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.

Чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах М10) заменены на новые как весь набор, так и каждая в отдельности.

Воздушно-газовая смесь удаляется с поверхности стола сверху через вытяжной зонт. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении.

Через пазы между чугунными балками происходит удаление шлака, огарков электродов и т.п. с рабочей поверхности стола сварщика в специальный короб, расположенный внутри поста.

С лицевой стороны стола сварщика (сварочного поста) ССН-08 расположен выдвижной колчан для электродов, тумба с полками для инструмента. Местное освещение стола сварщика производится светильником, установленным на зонте. Пульт управления освещением и вентилятором расположен справа под столешницей.

Стол сварщика ССН-08 оборудован болтами заземления для исключения поражения персонала электрическим током.
