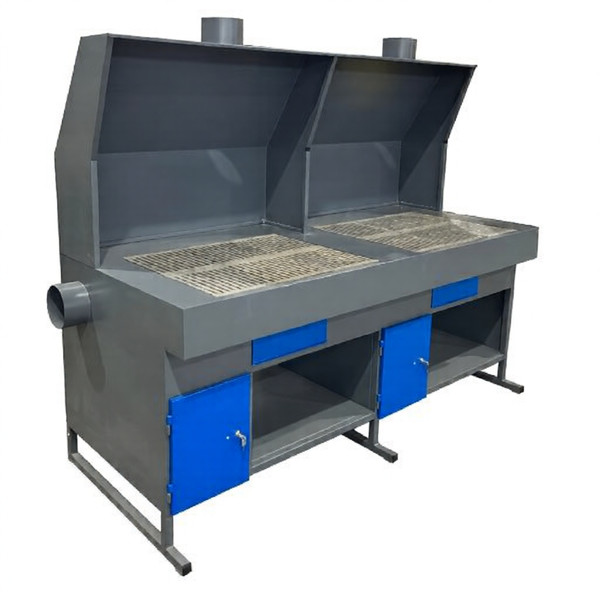

Стол сварщика ССН-04-05

Стол сварщика (сварочный пост) неповоротный ССН-04-05 предназначен для организации рабочего места сварщика для проведения сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах). Использование в конструкции стола сварщика защитных шторок со светофильтрами позволяет особенно эффективно использовать стол сварщика в мастерских учебных заведений для ознакомления учащихся с процессом проведения сварочных работ.

Габаритные размеры и конструкция стола сварщика ССН-04-05 позволяют использовать его для организации двух рабочих мест сварщика.

Стол сварщика (сварочный пост) ССН-04-05 состоит из жесткого сварного каркаса, выполненного изх стальной профильной трубы, с обшивками из листовой стали, воздуховода, вытяжного зонта со светильниками и защитных шторок со светофильтрами.

Прочная и жесткая рабочая поверхность стола сварщика обладает высокой износостойкостью и стойкостью и изготовлена в виде съемных чугунных решеток. Чугунные решетки представляет собой цельнолитые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Крепятся чугунные решетки к каркасу сварочного поста при помощи винтов и по мере износа могут быть заменены на новые.

Особая конструкция решетки с опорными ребрами жесткости толщиной 20 мм способна выдержать высокие нагрузки, обладает высокой износоустойчивостью к воздействию высоких температур и исключает прилипание сварочных брызг. Пазы в плите предназначены для удаления шлака, огарков электродов и с рабочей поверхности стола сварщика в специальный короб внутри поста при проведении сварочных и зачистных работ, а так же позволяют производить вытяжку сварочных аэрозолей, газовых смесей и абразивной пыли.

В сварочных постах (столах сварщика) серии ССН отвод сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах) осуществляется одновременно снизу через рабочую поверхность (чугунные решетки) и сверху через вытяжной зонт.

С лицевой стороны стола сварщика ССН-04-05 расположены два выдвижных ящика для огарков, две тумбы и полки для инструментов.

Для подключения к общезаводской (цеховой) вентиляции на боковых панелях и верхней зашивке зонта расположены фланцы.
