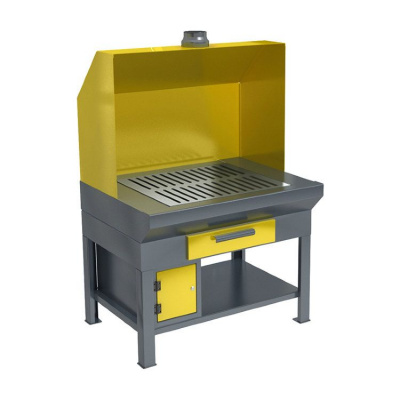

Стол сварщика ССН-04-04

Стационарный стол сварщика (сварочный пост) ССН-04-04 предназначен для организации рабочего места сварщика для проведения сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах). Использование в конструкции стола сварщика защитных шторок со светофильтрами позволяет особенно эффективно использовать стол сварщика в мастерских учебных заведений для ознакомления учащихся с процессом проведения сварочных работ.

Стол сварщика (сварочный пост) ССН-04-04 состоит из жесткого сварного каркаса, выполненного из стальной профильной трубы, с обшивками из листовой стали, воздуховода, вытяжного зонта со светильником и защитных шторок со светофильтрами.

Прочная и жесткая рабочая поверхность стола сварщика (сварочного поста) ССН-04-04 обладает высокой износостойкостью и изготовлена в виде съемных чугунных решеток. Чугунные решетки представляет собой цельнолитые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Крепятся чугунные решетки к каркасу сварочного поста при помощи винтов и по мере износа могут быть заменены на новые.

Особая конструкция решетки с опорными ребрами жесткости толщиной 20 мм способна выдержать высокие нагрузки, обладает высокой износоустойчивостью и стойкостью к воздействию высоких температур и исключает прилипание сварочных брызг. Пазы в плите предназначены для удаления шлака, огарков электродов и с рабочей поверхности стола сварщика ССН-04-04 в специальный короб внутри поста при проведении сварочных и зачистных работ, а так же позволяют производить вытяжку сварочных аэрозолей, газовых смесей и абразивной пыли.

В сварочных постах (столах сварщика) ССН-04-04 данной серии отвод сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах) осуществляется одновременно снизу через рабочую поверхность (чугунные решетки) и сверху через вытяжной зонт.

С лицевой стороны стола сварщика (сварочного поста) ССН-04-04 расположен выдвижной ящик для огарков, тумба и полка для инструментов.

Для подключения к общезаводской (цеховой) вентиляции на правой боковой панели и верхней зашивке зонта расположены фланцы.

Присоединительные размеры фланцев СКАЧАТЬ

Боковые защитные шторки выполнены из стальной трубы квадратного сечения и стеклянных светофильтров. Шторки имеют возможность раскладываться под общим углом 180 градусов. Светофильтры, установленные на шторках, обеспечивают надежную защиту глаз учащихся от вредных световых излучений, возникающих в процессе сварки.

Стол сварщика (сварочный пост) ССН-04-04 оборудован болтами заземления для исключения поражения персонала электрическим током.
