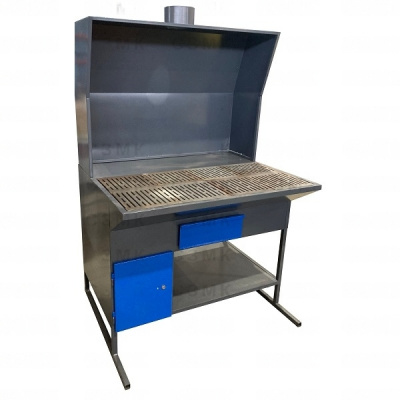

Стол сварщика ССН-04

Стол сварщика (сварочный пост) неповоротный ССН-04 предназначен для организации рабочего места сварщика для проведения сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах).

Стол сварщика (сварочный пост) ССН-04 состоит из жесткого сварного каркаса, выполненного из стальной профильной трубы, с обшивками из листовой стали, воздуховода и вытяжного зонта.

Прочная и жесткая рабочая поверхность стола сварщика (сварочного поста) ССН-04 обладает высокой износостойкостью и изготовлена в виде двух съемных чугунных решеток. Чугунные решетки представляют собой цельнолитые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Крепятся чугунные решетки к каркасу сварочного поста при помощи винтов и по мере износа могут быть заменены на новые.

Особая конструкция решетки с опорными ребрами жесткости толщиной 20 мм способна выдержать высокие нагрузки, обладает высокой износоустойчивостью и стойкостью к воздействию высоких температур и исключает прилипание сварочных брызг. Пазы в плите предназначены для удаления шлака, огарков электродов и т.п. с рабочей поверхности в специальный короб внутри стола сварщика при проведении сварочных и зачистных работ, а так же позволяют производить вытяжку сварочных аэрозолей, газовых смесей и абразивной пыли.

В сварочных постах (столах сварщика) серии ССН отвод сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах) осуществляется одновременно снизу через рабочую поверхность (чугунные решетки) и сверху через вытяжной зонт.

С лицевой стороны стола сварщика (сварочного поста) ССН-04 расположен выдвижной ящик для огарков, тумба и полка для инструмента. Для подключения к общезаводской (цеховой) вентиляции на правой боковой панели и верхней зашивке зонта расположены фланцы.
