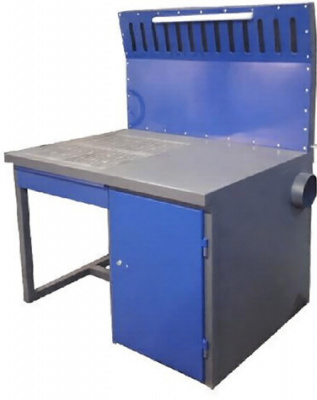

Стол сварщика ССН-03-04

Стол сварщика (сварочный пост) неповоротный ССН-03-04 предназначен для организации рабочего места сварщика для проведения сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах).

Для работы вытяжной системы стол сварщика (сварочный пост) модели ССН-03-04 должен быть подключен к централизованной вытяжке, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-04 (сопутствующие товары), которые позволяют очищать воздух, удаляемый с поверхности стола сварщика при проведении сварочных работ, от сварочного аэрозоля и пыли.

Стол сварщика (сварочный пост) ССН-03-04 состоит из жесткого сварного каркаса, с обшивками из листовой стали, воздуховода, вытяжного зонта со светильником и козырька.

Прочная и жесткая рабочая поверхность стола сварщика (сварочного поста) ССН-03-04 обладает высокой износостойкостью и изготовлена в виде двух съемных цельнолитых плит без пазов, изготовленных из серого чугуна и прошедших точную механическую обработку фрезерованием. Крепятся чугунные плиты к каркасу стола сварщика ССН-03-04 при помощи винтов и по мере износа могут быть заменены на новые.

Особая конструкция чугунной плиты с ребрами жесткости толщиной 20 мм способна выдержать высокие нагрузки, обладает высокой износоустойчивостью и стойкостью к воздействию высоких температур и исключает прилипание сварочных брызг. Отсутствие пазов в решетке позволяет проводить работы с мелкими изделиями.

В сварочных постах (столах сварщика) серии ССН отвод сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах) осуществляется сверху через вытяжной зонт. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении. Для освещения рабочей зоны стола сварщика вытяжной зонт оборудован светильником.

С лицевой стороны стола сварщика (сварочного поста) ССН-03-04 расположена тумба с полками для размещения инструмента. На правой боковой стенке стола сварщика размещен щиток электрический и фланец для подключения к общезаводской (общецеховой) вентиляции.
