Стол сварщика ССН-03

Стол сварщика (сварочный пост) ССН-03 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика ССН-03 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

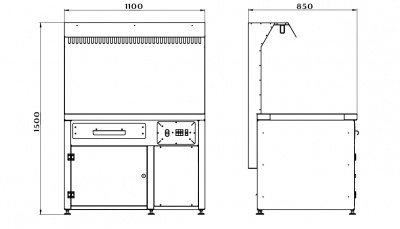

Стол сварщика (сварочный пост) ССН-03 состоит из жесткого сварного каркаса, выполненного из стального уголка, с обшивками из листовой стали, вытяжного зонта с козырьком, системы воздуховодов со встроенным вентилятором.

Рабочая поверхность стола сварщика ССН-03 выполнена в виде двух съемных чугунных плит без пазов, изготовленных из серого чугуна и прошедших точную механическую обработку фрезерованием. Применение плит из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы плиты и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция плит с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунных плит к каркасу осуществляется с помощью винтов.

В столе сварщика ССН-03 удаление сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах) производится сверху через вытяжной зонт. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении.

С лицевой стороны стола сварщика ССН-03 расположен выдвижной колчан для электродов, ящик и тумба с полками для инструмента. Местное освещение сварочного стола ССН-03 производится светильником, установленным в верхней части вытяжного зонта. Пульт управления электрооборудованием стола расположен справа под столешницей.

Стол сварщика ССН-03 оборудован болтами заземления для исключения поражения персонала электрическим током.
