Стол сварщика ССН-02-05 исп.2

Стационарный стол сварщика, сварочный пост ССН-02-05 исп.2 предназначен для организации рабочего места сварщика для проведения сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах).

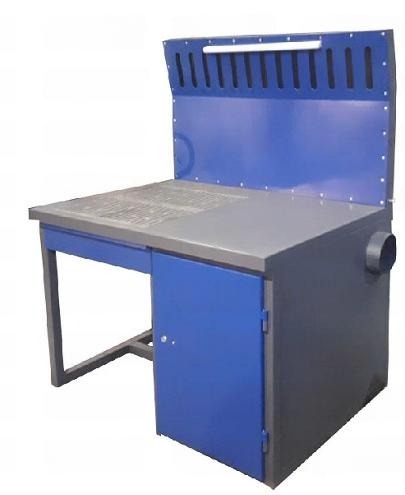

Стол сварщика (сварочный пост) ССН-02-05 исп.2 состоит из жесткого сварного каркаса, выполненного из стальной профильной трубы, с обшивками из листовой стали, воздуховода, вытяжного зонта со светильником.

Рабочая поверхность стола сварщика (сварочного поста) ССН-02-05 исп.2 представляет собой стальной лист толщиной 3 мм с встроенной съемной, чугунной решеткой, на которой производятся сварочные, шлифовальные и зачистные работы. Чугунная решетка представляет собой цельную плиту с пазами, изготовленную из серого чугуна и прошедшую точную механическую обработку фрезерованием. Устанавливается чугунная в рамку каркаса сварочного стола по мере износа может быть заменена на новую.

Особая конструкция решетки с опорными ребрами жесткости толщиной 20 мм способна выдержать высокие нагрузки, обладает высокой износоустойчивостью и стойкостью к воздействию высоких температур и исключает прилипание сварочных брызг. Пазы в решетке предназначены для удаления шлака, огарков электродов и с рабочей поверхности стола сварщика в специальный ящик внутри поста при проведении зачистных работ.

В столах сварщика (сварочных постах) серии ССН отвод сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах) осуществляется сверху через вытяжной зонт. Для освещения рабочей зоны стола сварщика ССН-02-05 исп. 2 вытяжной зонт оборудован светильником.

Справа под столешницей расположена тумба с двумя полками для размещения инструмента и оснастки. На правой боковой стенке стола сварщика размещен патрубок для подключения к общезаводской (общецеховой) вентиляции.
