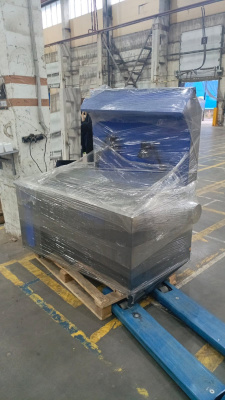

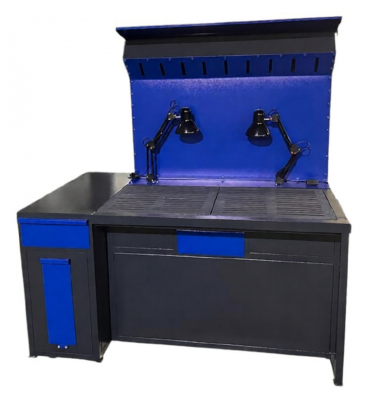

Стол сварщика ССН-01-04

Стационарный стол сварщика (сварочный пост) ССН-01-04 предназначен для организации рабочего места сварщика для проведения сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах).

Прочная и жесткая рабочая поверхность стола сварщика ССН-01-04 обладает высокой износостойкостью и изготовлена в виде съемной чугунной решетки. Чугунная решетка представляет собой цельнолитую плиту с пазами, изготовленная из серого чугуна и прошедшая точную механическую обработку фрезерованием. Крепится чугунная решетка к каркасу сварочного поста при помощи винтов и по мере износа может быть заменена на новую.

Особая конструкция решетки с опорными ребрами жесткости толщиной 25 мм способна выдержать высокие нагрузки, обладает высокой износоустойчивостью и стойкостью к воздействию высоких температур и исключает прилипание сварочных брызг. Пазы в плите предназначены для удаления шлака, огарков электродов и т.п. с рабочей поверхности стола сварщика в специальный короб внутри сварочного поста при проведении сварочных и зачистных работ, а так же позволяют производить вытяжку сварочных аэрозолей, газовых смесей и абразивную пыль.

В столах сварщика (сварочных постах) серии ССН отвод сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах) возможен снизу через рабочую поверхность (чугунную решетку), либо сверху через вытяжной зонт. Выбор необходимого направления отвода зависит от характеристик свариваемых изделий и осуществляется при помощи встроенной заслонки. Управление заслонкой осуществляется поворотом рукоятки, расположенной на правой боковой стенке. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении.

С лицевой стороны стола сварщика (сварочного поста) ССН-01-04 расположен выдвижной колчан для электродов, ящик для инструмента. Местное освещение стола сварщика производится двумя светильниками, установленными на столешнице.

Стол сварщика (сварочный пост) ССН-01-04 оборудован болтами заземления для исключения поражения персонала электрическим током.
