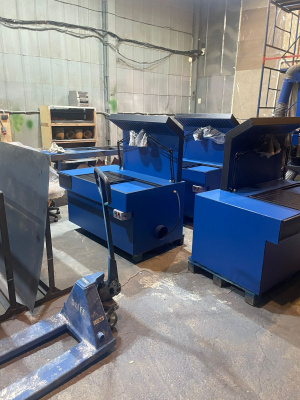

Стол сварщика ССН-01

Стол сварщика (сварочный пост) ССН-01 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика ССН-01 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Для работы вытяжной системы стол сварщика модели ССН-01 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.

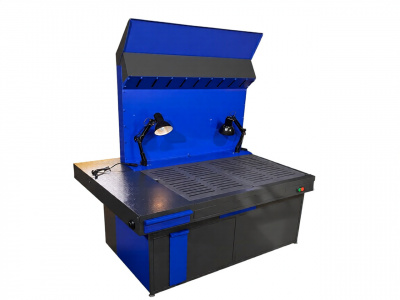

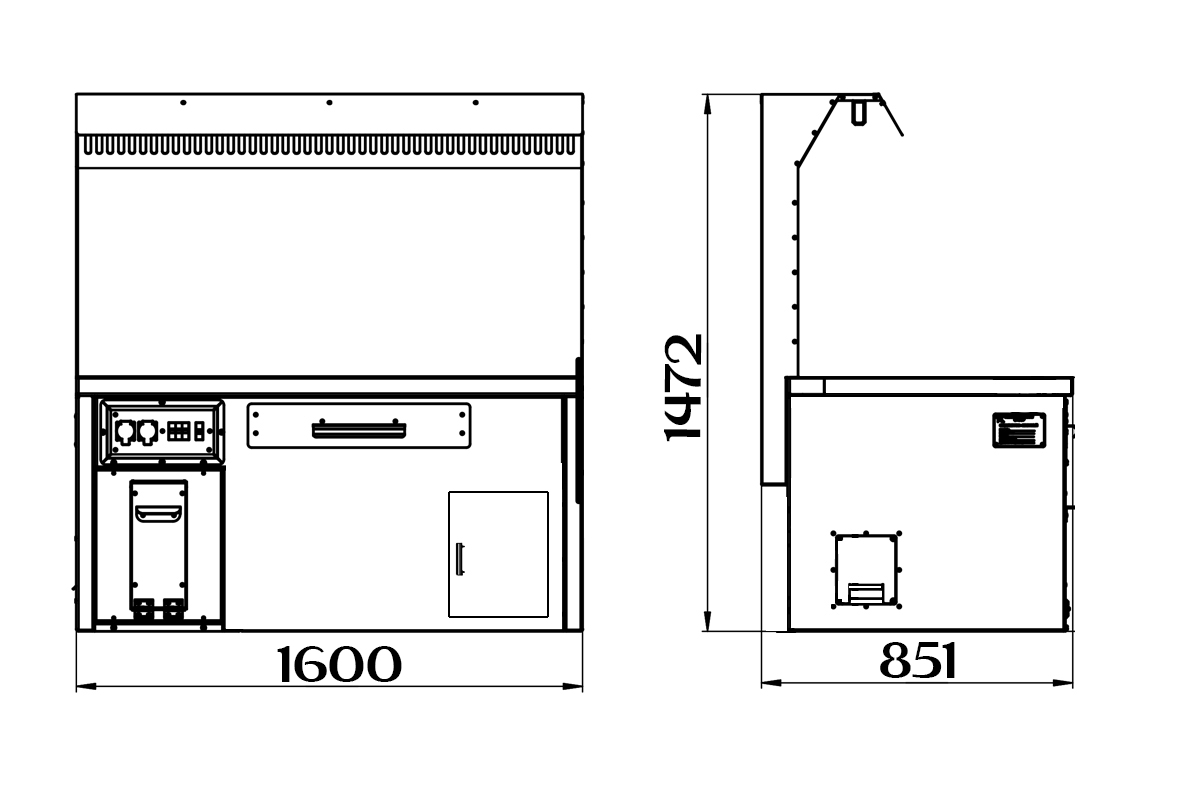

Стол сварщика (сварочный пост) ССН-01 состоит из жесткого сварного каркаса, выполненного из стального уголка, с обшивками из листовой стали, вытяжного зонта с козырьком, системы воздуховодов со встроенным вентилятором.

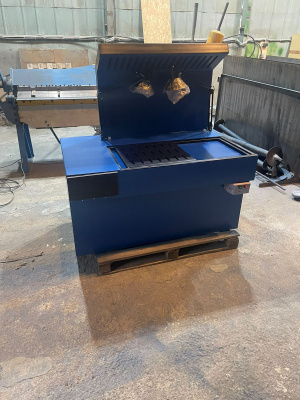

Рабочая поверхность стола сварщика ССН-01 выполнена в виде съемной чугунной решетки. Решетка представляет собой чугунную литую плиту с пазами, изготовленную из серого чугуна и прошедшую точную механическую обработку фрезерованием. Применение решетки из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решетки и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решетки с опорными ребрами жесткости толщиной 25 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунной решетки к каркасу осуществляется с помощью винтов.

В столе сварщика ССН-01 удаление сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах) возможен снизу через рабочую поверхность (чугунную решетку), либо сверху через вытяжной зонт. Выбор необходимого направления отвода зависит от характеристик свариваемых изделий и осуществляется при помощи встроенной заслонки. Управление заслонкой осуществляется поворотом рукоятки, расположенной на правой боковой стенке. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении.

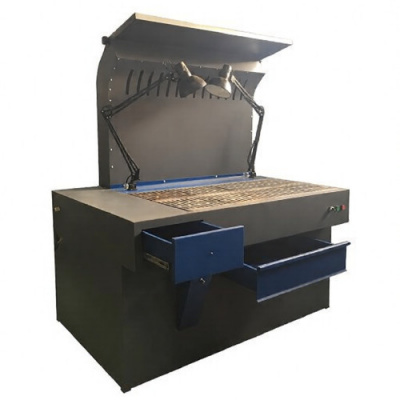

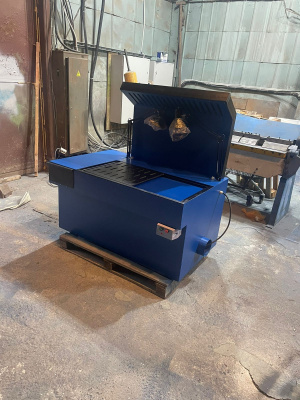

С лицевой стороны стола сварщика ССН-01 расположен выдвижной колчан для электродов, ящик для инструмента. Местное освещение сварочного поста ССН-01 производится двумя светильниками, установленными на столешнице. Пульт управления электрооборудованием стола расположен справа под столешницей.

Стол сварщика ССН-01 оборудован болтами заземления для исключения поражения персонала электрическим током.
