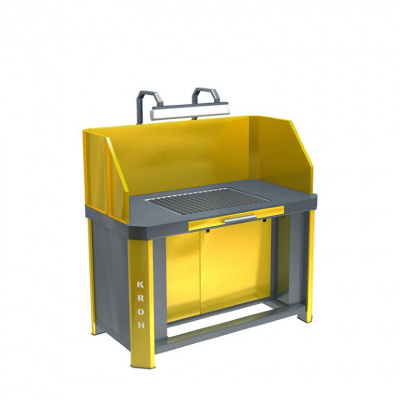

Стол сварщика СС-33-ЭО

Сварочный пост для газовой сварки СС-33-ЭО используют для обработки металлических изделий и проведения над ними всех видов сварочных, шлифовальных или зачистных работ.

 В стандартной комплектации сварочного стола покрывается серой и желтой краской, RAL 7012 и 1018 соответственно. По желанию заказчика, элементы данного изделия могут быть покрашены в любой цвет согласно каталогу RAL.

Стол СС-33-ЭО может быть использован в качестве полноценного сварочного поста слесаря, электро-газосварщика, электросварщика.

Данное изделие можно использовать в качестве стационарного сварочного стола на производственных участках, промышленных предприятиях, в домашних, кузнечных или слесарных мастерских, везде, где требуется приварить одну металлическую деталь к другой, соблюдая при этом все правила техники безопасности.

Преимущества сварочного поста для газовой сварки СС-33-ЭО

• Прочность конструкции;
• Большая распределенная нагрузка на столешницу;
• Специальное покрытие;
• Наличие выдвижного ящика;
• Встроенное освещение;
• Встроенная вентиляционная система;
• Окраска в любой цвет по каталогу RAL;
• Комплектация любым дополнительным оборудованием.

Конструкция сварочного поста для газовой сварки СС-33-ЭО

Конструкция сварочного поста серии СС-33-ЭО представляет собой металлический каркас, изготовленный из гнутой стали толщиной 2 мм. Каркас обшит металлическим листом толщиной 1.5 мм. Толщина экрана, полок, навесных дверец и других элементов сварочного поста изготовлены из стали толщиной 1-1,5 мм.

Столешница изделия производится из стали толщиной 3 мм. Сварочная поверхность стола изготовлена в виде стальной решетки из высокопрочного металла толщиной 10 мм, под которой расположена вентиляционная система и выдвижной ящик для удаления шлака и мелких частиц электродов.

Изделие оснащено металлическим экраном с вентиляционными отверстиями и взрывозащищенным светильником.

Все металлические элементы поста сварщика покрываются порошковой краской. В стандартном исполнении основной цвет – RAL 7012, цвет дополнительных элементов - RAL 1018.

Изделие имеет встроенный вытяжной вентилятор и фильтр, предназначенные для удаления вредных веществ, возникающих в процессе сварки.

В задней части изделия расположено вентиляционное отверстие для выведения очищенного воздуха. Вентиляционное отверстие может быть изготовлено в виде вытяжного патрубка диаметром 265 мм, при необходимости подключения внешней вытяжной вентиляции.

Электрическое питание сварочного поста осуществляется подключением силового кабеля, напряжением 380 В к распределительной коробки, которая расположена на задней поверхности изделия.

На передней панели стола расположены кнопки управления его электрическими системами (вентиляция, освещение).

Выдвижной ящик, расположенный на лицевой стороне используется для сбора тяжелых частиц, образующихся в процессе сварки.

Как происходит удаление газов в процессе сварки

Процесс удаления вредных веществ, появляющихся в процессе сварки, происходит при помощи вентилятора и очистительного фильтра, встроенных в изделие.

Вытяжной вентилятор вытягивает сварочные газы через верхнюю систему вентиляционных отверстий, что располагаются на экране изделия. Сварочные газы пропускаются через фильтр и заднее вентиляционное отверстие, а затем выводятся очищенными наружу. Внутри стола установлена наклонная перегородка, отсеивающая тяжелые частицы, попадающие в специальный ящик для сбора.
