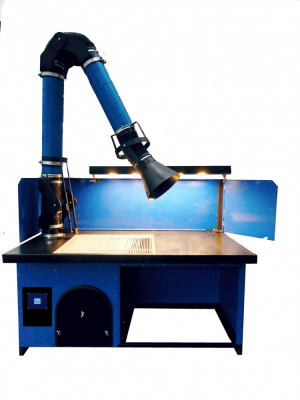

Стол сварщика СС-1400 ФН

Стол сварщика СС 1400 ФН позиционируется как рабочее место сварщика, являющееся необходимым элементом любого сварочного поста.

Отличительной особенностью этого стола является наличие ниши для ног сварщика, что улучшает эргономичность сварочного процесса. Герметичный люк, за которым находится фильтр и поддон, расположен на лицевой стенке стола, что существенно упрощает работы по замене фильтра и очистке поддона от побочных продуктов процесса сварки.

Стол сварщика СС 1400 ФН состоит из каркаса, выполненного из профильной трубы 60х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Отбор воздуха, загрязненного сварочным дымом и аэрозолями производится с помощью поворотно-вытяжного устройства, расположенного на рабочей поверхности сварочного стола. Использование поворотно-вытяжного устройства позволяет расширить функциональные возможности данного оборудования, обеспечивая локальную вытяжку как с рабочей поверхности стола сварщика, так и за его пределами.

Сварочный стол оборудован фильтром грубой очистки и сменным картриджным фильтром, осуществляющим задержание частиц сварочного дыма и аэрозоля, расположенным в корпусе стола. Воздух, очищенный фильтром, снова становится пригодным для дыхания. Поэтому, для данных типов столов сварщика, подсоединение цехового воздуховода, осуществляющего дальнейшее удаление воздуха за пределы рабочей зоны необязательно. Доступ к фильтру осуществляется через герметичный люк, расположенный в лицевой стенке стола.

Стол сварщика  оборудован съемным экраном, причем боковые стенки экрана, имеющие гибкие соединения с центральной частью экрана, могут  раскладываться, образуя единую плоскость с центральным экраном, или, наоборот, складываться к центру стола. Сверху, на защитном экране расположен светильник, обеспечивающий необходимую яркость для комфортной работы сварщика.

Столешница, или рабочая поверхность сварочного стола представляет собой набор решеток, выполненных из серого чугуна. Использование этого материала обусловлено тем, что он препятствует прилипанию сварочных брызг.

Разряжение воздуха, необходимое для создания воздушного потока, проходящего через поворотно-вытяжное устройство,  создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе стола.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования,  а так же уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 60 дБА.

Органы управления электрической частью стола сварщика расположены на его лицевой панели. Там же находится колчан для электродов.

Внимание! Двигатель центробежного вентилятора, по желанию Заказчика, может быть оснащен частотно-регулируемым приводом, который позволит плавно менять обороты вентилятора, и, как следствие, влиять на шумовые характеристики оборудования.

Внимание! По желанию Заказчика стол может быть укомплектован дифференциальным манометром, показывающим разность давления на входе и выходе фильтра. По этому параметру можно оценить степень засоренности фильтра.
