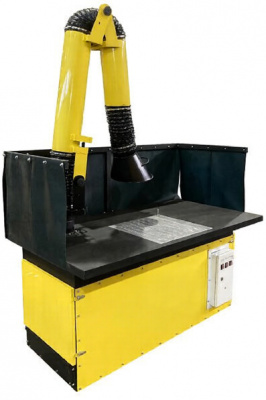

Стол сварщика СС-1200/SP

Стол сварщика СС-1200/SP предназначен для применения в качестве поста сварки, который позволяет проводить сварочные работы, улавливать загрязненный воздух и очищать его от частиц сварочных дымов и пыли. Встроенный кассетный фильтровентиляционный агрегат предназначен для очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0, 1 микрона. Стол сварщика СС-1200/SP эксплуатируется в помещении как конечное устройство по рециркуляционной схеме. Температура перемещаемого воздушного потока не должна превышать +80 град С. Очищаемый воздушный поток не должен содержать агрессивных и взрывоопасных смесей. Улавливаемые аэрозоли и пыль должны быть сухими, не волокнистыми не слипающимися, не склонными к тлению и самовозгоранию.

 Функционирование СС-1200/SP:
Загрязненный воздух может удаляться как через колосниковую решетку столешницы или вытяжное устройство, так и обоими способами. Поступающий воздушный поток проходит через префильтр, который одновременно осаждает крупные частицы загрязнения и предохраняет фильтрующую кассету от попадания на ее поверхность искр. Далее воздушный поток равномерно проходит сквозь поверхность кассеты, которая задерживает частицы загрязненного воздуха размером до 0, 1 микрона. В результате очищенный воздух выбрасывается наружу сбоку стола. Очистка фильтрующей кассеты происходит, путем подачи короткого импульса сжатого воздуха через клапан в её внутреннюю полость, где поток сжатого воздуха равномерно распределяется при помощи стабилизатора. В результате такого импульса происходит встряска фильтрующей кассеты, при которой осевшие на её поверхность частицы падают в накопительный бункер и затем в пылесборник. Очистка кассеты может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном агрегате. Управление работой агрегата и процессом самоочистки происходит через встроенный пульт управления.

Конструкция:
Корпус стола сварщика изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды. Стол сварщика оснащен болтом заземления и кабельной розеткой для подключения «массы» сварочного аппарата, стойкой с защитными шторками, подсветкой и инструментальным ящиком. Корпус стола сварщика делится внутри на две камеры – входную, в которой горизонтально располагается фильтрующая кассета и выходную (чистую), в которой расположена система самоочистки и вентилятор. Сверху корпуса стола сварщика, над входной камерой, располагается колосниковая решетка и устанавливается вытяжное устройство, позволяющие подводить к фильтру загрязненный воздух. Снизу корпуса фильтра под входной камерой располагается пылесборник. Стол сварщика снабжен регулируемыми ножками.
