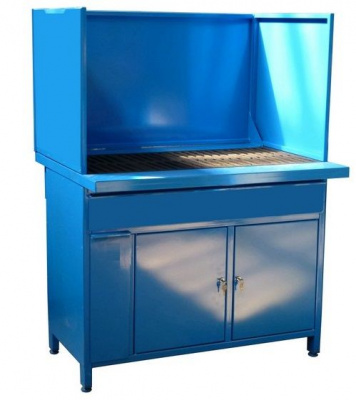

Стол сварщика СС-05-05

Стол сварщика (сварочный пост) СС-05-05 применяется в качестве стационарного сварочного поста. Стол сварщика СС-05-05 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Вентиляционная система данной модели стола сварщика оборудована двумя встроенными фильтрами, которые очищают загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика СС-05-05 через выходной фланец вентилятора, расположенный на левой боковой стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.

Использование в конструкции стола одновременно двух патронных фильтров позволяет увеличить площадь фильтрующей поверхности, что продлевает ресурс работы фильтрующих кассет и снижает расходы на обслуживание стола сварщика СС-05-05.

Стол сварщика (сварочный пост) СС-05-05 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, системы воздуховодов, двух фильтрующих кассет с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика СС-05-05 представляет собой съемный стальные решетки. Под решетками расположены два ящика для сбора окалины и других мелких отходов процесса сварки.

Воздушно-газовая смесь, удаляемая с поверхности стола через жалюзи экрана, проходит через искрогасители, воздуховод, подсоединенный к отсеку с фильтрами через фильтрующие кассеты, вентилятор и уже в очищенном состоянии выбрасывается через выходной фланец вентилятора, расположенный на левой боковой стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующих кассет происходит при продувке их внутренних полостей сжатым воздухом, для чего в системе установлены ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующих кассет ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика СС-05-05 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующих кассетах.

Стол сварщика (сварочный пост) СС-05-05 оборудован съемным защитным экраном. Боковые шторки экрана имеют возможность раскладываться, образуя одну плоскость с задней стенкой, что очень удобно при сварке крупногабаритных изделий. Центральная стенка экрана оборудована жалюзи, через которые происходит удаление вредных веществ с поверхности стола, образующихся при проведении сварочных работ. Боковые стенки экрана служат также для повышения эффективности вытяжки, снижая эффект сквозняка и направляя поток воздуха на жалюзи экрана.

Пульт управления электрооборудованием стола и системой очистки расположен в левой части стола.

Стол сварщика СС-05-05 оборудован болтами заземления для исключения поражения персонала электрическим током.
