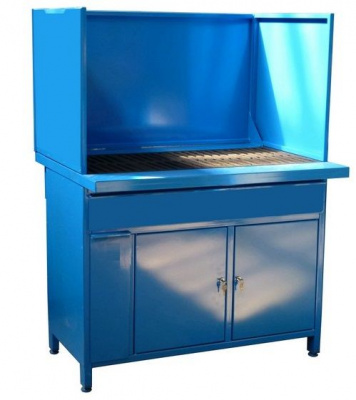

Стол сварщика СС-05-03

Стол сварщика (сварочный пост) СС-05-03 применяется как в качестве стационарного, так и в качестве передвижного сварочного поста. Стол сварщика СС-05-03 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика СС-05-03 через выходной фланец вентилятора, расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.

Наличие в конструкции изделия колесных опор позволяет легко перемещать и устанавливать стол сварщика в местах проведения сварочных работ.

Стол сварщика (сварочный пост) СС-05-03 состоит из каркаса сварной конструкции, выполненного из стальной профильной трубы и уголка, с обшивками из листовой стали, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика СС-05-03 представляет собой стальной лист со встроенной стальной решеткой. Через стальную решетку происходит отбор газовой смеси и пыли, образующихся при сварке. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки.

Воздушно-газовая смесь, удаляемая с поверхности стола через решетку, проходит через воздуховод, подсоединенный к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлены клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к компрессору с ресивером с рабочим давлением не менее 5 атм.

Стол сварщика (сварочный пост) СС-05-03 оборудован защитным экраном, выполненным из стального листа.

Пульт управления электрооборудованием стола и системой очистки расположен в левой части стола.

Стол сварщика СС-05-03 оборудован болтами заземления для исключения поражения персонала электрическим током.
