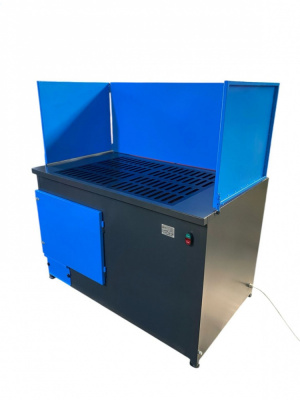

Стол сварщика СС-05-02

Стол сварщика (сварочный пост) СС-05-02 применяется в качестве стационарного сварочного поста. Стол сварщика СС-05-02 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Для удаления вредных веществ с поверхности стол сварщика СС-05-02 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Вентиляционная система данной модели стола сварщика оборудована трехступенчатой системой очистки, которая очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции.

Стол сварщика (сварочный пост) СС-05-02 состоит из каркаса сварной конструкции, выполненного из стальной профильной трубы квадратного сечения, с обшивками из листовой стали, воздуховода, трехступенчатой системы очистки, встроенного вентилятора и экрана.

Рабочая поверхность стола сварщика СС-05-02, на которой производятся сварочные работы, представляет собой стальной лист с пазами.

Через пазы в столешнице происходит отбор газовой смеси и пыли, образующихся при сварке.

Воздушно-газовая смесь, удаляемая с поверхности стола через пазы, попадает на панельный фильтр, производящий грубую очистку, затем проходит через плоский ячейковый фильтр тонкой очистки, угольный фильтр, задерживающий запах, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Фильтрующие элементы стола подлежат замене по мере их загрязнения. Стол сварщика оборудован двумя дверками для обслуживания фильтров и вентилятора. По периметру дверей установлен уплотнитель для обеспечения герметичности фильтровентиляционной камеры.

Стол сварщика (сварочный пост) СС-05-02 оборудован съемным защитным экраном. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

С лицевой стороны стола сварщика СС-05-02 расположен встроенный ящик для сбора и удаления окалины, шлаков, а также пульт управления вентилятором.

Стол сварщика СС-05-02 оборудован болтами заземления для исключения поражения персонала электрическим током.
