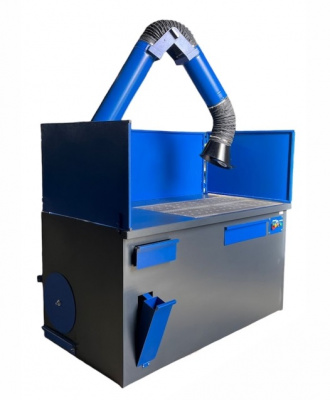

Стол сварщика СС-04-05

Стол сварщика (сварочный пост) СС-04-05 применяется в качестве стационарного сварочного поста. Стол сварщика СС-04-05 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Для удаления вредных веществ с поверхности стол сварщика СС-04-05 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2,5 м вокруг него.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика СС-04-05 через выходной фланец вентилятора, расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.

Стол сварщика (сварочный пост) СС-04-05 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, подъемно-поворотного вытяжного устройства, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика СС-04-05 представляет собой стальной лист со встроенной алюминиевой решеткой. Через вырезы в алюминиевой решетке происходит нижний отбор газовой смеси и пыли, образующихся при сварке. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки. Воздуховод, соединенный с воздухозаборником стола, оборудован встроенной заслонкой, перекрывающей вентиляционный канал, либо регулирующий интенсивность отбора воздуха с поверхности стола. Управление заслонкой осуществляется поворотом рукоятки, расположенной на левой боковой стенке.

Удаление вредных веществ может также осуществляться с помощью подъемно-поворотного вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ или решетку, проходит через воздуховоды, подсоединенные к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика СС-04-05 комплектуется дифференциальным манометром для проверки потери давления на фильтрующей кассете.

Стол сварщика (сварочный пост) СС-04-05 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

С лицевой стороны стола сварщика СС-04-05 расположен встроенный ящик для мелкого инструмента и приспособлений, выдвижной колчан для электродов. Пульт управления электрооборудованием стола и системой очистки расположен в правой части стола.

Стол сварщика СС-04-05 оборудован болтами заземления для исключения поражения персонала электрическим током.
