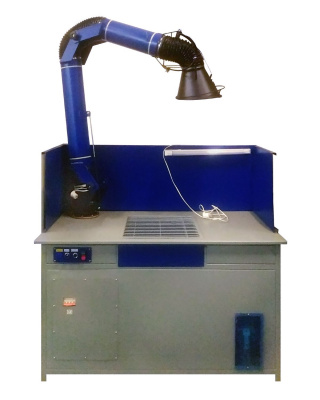

Стол сварщика СС-04-04

Стол сварщика (сварочный пост) СС-04-04 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика СС-04-04 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2,5 м вокруг него.

Для работы вытяжной системы стол сварщика модели СС-04-04 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.

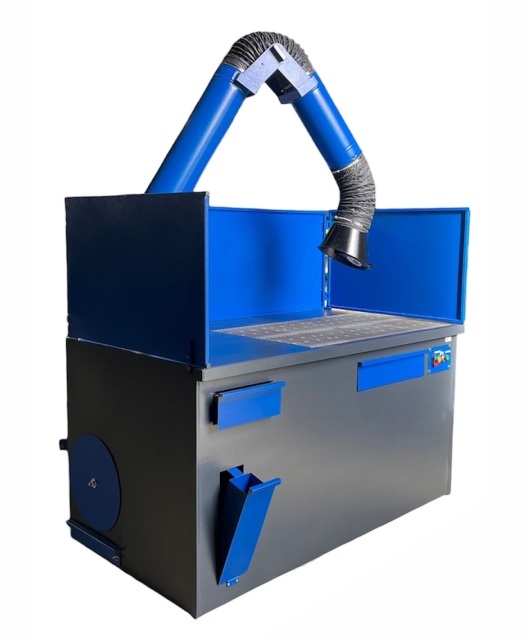

Стол сварщика (сварочный пост) СС-04-04 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, подъемно-поворотного вытяжного устройства, системы воздуховодов со встроенным вентилятором.

Рабочая поверхность стола сварщика СС-04-04 представляет собой стальной лист со встроенной алюминиевой решеткой. Через вырезы в алюминиевой решетке происходит нижний отбор газовой смеси и пыли, образующихся при сварке. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки. Воздуховод, соединенный с воздухозаборником стола, оборудован встроенной заслонкой, перекрывающей вентиляционный канал, либо регулирующий интенсивность отбора воздуха с поверхности стола. Управление заслонкой осуществляется поворотом рукоятки, расположенной на левой боковой стенке.

Удаление вредных веществ может также осуществляться с помощью подъемно-поворотного вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Стол сварщика (сварочный пост) СС-04-04 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

С лицевой стороны стола сварщика СС-04-04 расположен выдвижной колчан для электродов, ящик для мелкого инструмента и приспособлений. Пульт управления электрооборудованием стола расположен справа под столешницей.

Стол сварщика СС-04-04 оборудован болтами заземления для исключения поражения персонала электрическим током.
