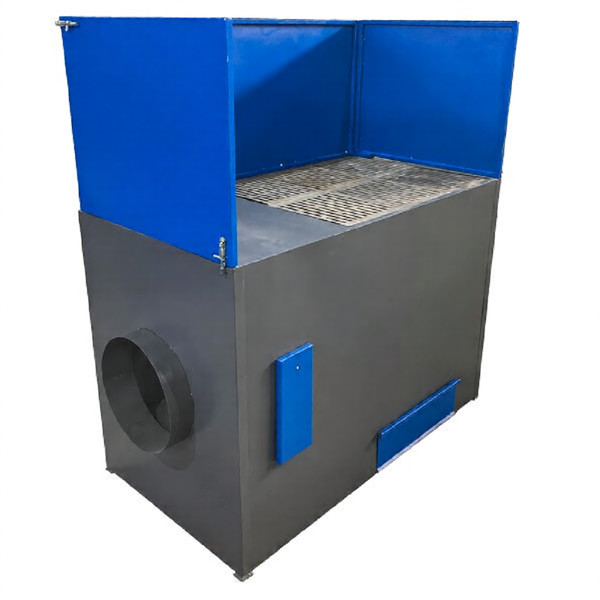

Стол сварщика СС-04-02

Стол сварщика (сварочный пост) СС-04-02 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика СС-04-02 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Для работы вытяжной системы стол сварщика модели СС-04-02 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.

Рабочая поверхность стола сварщика СС-04-02 представляет собой стальной лист со встроенной алюминиевой решеткой. Через вырезы в алюминиевой решетке производится удаление сварочного аэрозоля и пыли, образующихся при сварке (зачистке). Под алюминиевой решеткой расположен воздуховод и ящик для сбора шлака, огарков электродов и других мелких отходов, образующихся в процессе работы.

С лицевой стороны стола сварщика СС-04-02 расположен выдвижной колчан для электродов, ящик для мелкого инструмента и приспособлений. Пульт управления электрооборудованием стола расположен справа под столешницей.

Стол сварщика (сварочный пост) СС-04-02 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

Стол сварщика СС-04-02 оборудован болтами заземления для исключения поражения персонала электрическим током.
