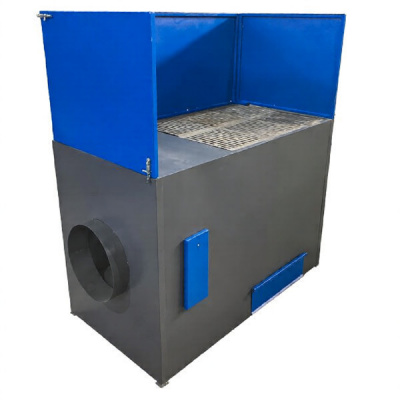

Стол сварщика СС-03-05

Стол сварщика (сварочный пост) СС-03-05 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика СС-03-05 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Для работы вытяжной системы стол сварщика модели СС-03-05 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.

Стол сварщика (сварочный пост) СС-03-05 состоит из жесткого сварного каркаса, выполненного из стальной профильной трубы, с обшивками из листовой стали, защитного экрана, системы воздуховодов со встроенным вентилятором.

Рабочая поверхность стола сварщика СС-03-05 выполнена в виде двух съемных чугунных решеток. Решетки представляет собой чугунную литую плиту с пазами, изготовленную из серого чугуна и прошедшую точную механическую обработку фрезерованием. Применение решеток из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решеток и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решеток с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунных решеток к каркасу осуществляется с помощью винтов.

Через пазы в чугунных решетках производится удаление сварочного аэрозоля и пыли, образующихся при сварке (зачистке). Под чугунными решетками расположен воздуховод и ящик для сбора шлака, огарков электродов и других мелких отходов, образующихся в процессе работы.

С лицевой стороны стола сварщика СС-03-05 расположен выдвижной колчан для электродов. Пульт управления электрооборудованием стола расположен на левой боковой стенке.

Стол сварщика (сварочный пост) СС-03-05 оборудован съемным защитным экраном. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.
