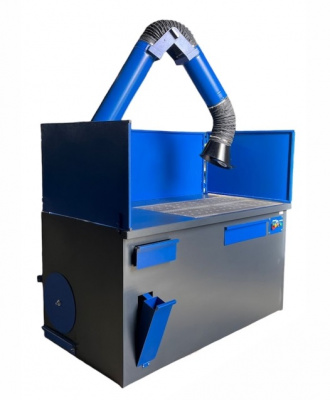

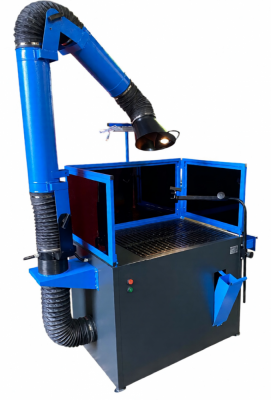

Стол сварщика СС-01-04

Стол сварщика (сварочный пост) СС-01-04 применяется в качестве стационарного сварочного поста. Стол сварщика СС-01-04 предназначен для проведения сварочных, а также шлифовальных, зачистных и других работ с одновременным удалением из зоны рабочего места сварщика загрязненного воздуха, пыли, продуктов горения.

Благодаря компактным размерам стол сварщика удобен для организации рабочего места сварщика, как на промышленных предприятиях, так и в мастерских профессиональных училищ и других учебных заведений.

Удаление вредных веществ осуществляется с помощью подъемно-вытяжного устройства (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола, но и в радиусе 1,5 метра вокруг него.

Стол сварщика (сварочный пост) СС-01-04 оборудован вентилятором, подключается к общезаводской (общецеховой) системе вентиляции.

Стол сварщика СС-01-04 может быть подключен к фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-04 (сопутствующие товары), которые позволяют очищать воздух, удаляемый с поверхности стола сварщика при проведении сварочных работ, от сварочного аэрозоля и пыли.

Рабочая поверхность стола сварщика СС-01-04 выполнена в виде двух съемных чугунных решеток, на которых производятся сварочные и зачистные работы. Решетка представляет собой чугунную литую плиту с пазами, изготовленную из серого чугуна. Это исключает прилипание брызг, образующихся в процессе сварки, к рабочей поверхности, что увеличивает срок службы решетки и стола сварщика в целом, позволяет избежать дополнительных эксплуатационных расходов. Благодаря своей конструкции решетка выдерживает большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Через отверстия в чугунной решетке производится удаление окалины и других мелких отходов процесса сварки, которые попадают в короб для сбора окалины, установленный под решеткой. Для удаления окалины в правой боковой стенке имеется отверстие, закрытое крышкой.

Удаление вредных веществ непосредственно от источника их выделения осуществляется с помощью ПВУ. Подъемно-вытяжное устройство поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

С лицевой стороны стола сварщика СС-01-04 расположен выдвижной колчан для элеткродов.

Съемный защитный экран установлен по задней кромке столешницы. Боковые шторки экрана имеют возможность складываться к задней стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях. Экран оборудован светильником дневного света.

Пульт управления освещением и вентилятором расположен слева под столешницей.

Стол сварщика (сварочный пост) СС-01-04 оборудован болтами заземления для исключения поражения персонала электрическим током.
