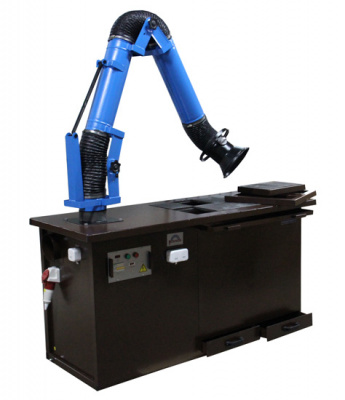

Стол сварщика РМС-4

Стол  сварщика   РМС-4 предназначен для проведения сварочных работ на конструкциях и изделиях, габариты и вес которых соответствуют техническим  характеристикам стола, с использованием ручной или полуавтоматической электродуговой сварки.

Стол сварщика РМС-4 оборудован воздуховытяжным и фильтровентиляционным устройствами  для удаления из рабочей зоны и очистки  сварочного дыма, аэрозолей и продуктов горения, образующихся при проведении сварочных работ. Очищенный воздух  подаётся в рабочее помещение. РМС-4 оборудован системой  самоочистки и контроля загрязнения фильтра. Данный стол сварщика предназначен для применения в промышленных зонах.

Стол сварщика рассчитан на продолжительную работу в закрытых помещениях при следующих условиях:

• температуре окружающего воздуха от + 0°С до + 45 °С;
• относительной влажности воздуха 45 - 80%;
• атмосферном давлении 84 - 106,7 кПа.

Окружающая среда не должна быть пожароопасной, взрывоопасной и не должна содержать агрессивных паров и газов.

Стол сварщика РМС-4 состоит из рабочего стола, воздуховытяжного устройства, фильтрующей камеры, вентилятора и системы пневматической очистки  фильтр-картриджа.

Рабочий стол представляет собой каркас из сварной конструкции, выполненной из прямоугольной трубы и обшитой стальными листами. На рабочей поверхности стола установлены чугунные решётки, на которых производятся сварочные работы. Удаление окалины и других мелких отходов процесса сварки, осуществляется через выдвижной поддон, располагающийся под решётками.

Воздуховытяжное устройство установлено слева на столешнице и предназначено для удаления из зоны сварочных работ продуктов горения и пыли. Радиус действия устройства позволяет размещать всасывающую воронку над любым участком поверхности стола.

Фильтрующая камера с системой пневмоочистки  находится в левой стороне рабочего стола и представляет собой  герметичную камеру, разделённую на две части перегородкой: на левой половине камеры установлены: фильтр-картридж, пылесборник и переходной патрубок для установки воздуховытяжного устройства. Фильтр-картридж типа «АС612РZМ» устанавливается с левой стороны стола в герметичной камере и закрывается крышкой. Фильтр-картридж прижимается специальным прижимным винтом М8 в центре крышки  к внутренней перегородке герметичной камеры. Внутри фильтр-картриджа  установлен пластмассовый  конусный рассекатель, служащий для увеличения эффективности очистки. Во второй половине герметичной камеры установлен ресивер с электромагнитным пневмоклапаном.  Управление электромагнитным пневмоклапаном осуществляется при помощи реле времени  в  блоке управления стола. Снизу ресивера установлен патрубок с трубной резьбой 1/2", служащий для слива конденсата. Герметичная камера с установленным ресивером  закрывается  герметично крышкой на передней стенке стола.

Вентилятор расположен с правой стороны стола сварщика, при его включении, воздух, поступающий в воздуховытяжное устройство, проходит через фильтрующую камеру, очищается от сварочных аэрозолей и пыли и обратно возвращается в рабочее помещение.

Блок управления обеспечивает:

• сигнализацию включения напряжения питания;
• сигнализацию включения напряжения для питания светильника местного освещения;
• защиту от токов короткого замыкания (автоматический выключатель);
• защиту электродвигателя вентилятора от перегрузки и от несимметричных режимов работы (электротепловое реле);
• контроль направления вращения электродвигателя и защиту от пропадания фазы и неправильного чередования фаз (автомат защиты электродвигателя);
• контроль загрязнения фильтра и управлении пневмоклапаном;
• кнопка ручной очистки фильтра и сброса давления ресивера.

Область применения: проведения сварочных работ на конструкциях и изделиях, габариты и вес которых соответствуют техническим характеристикам стола, с использованием ручной или полуавтоматической электродуговой сварки.
