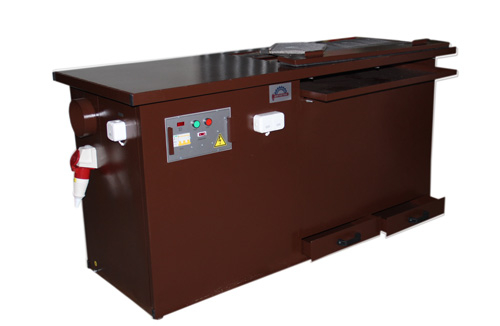

Стол сварщика РМС-3
РМС-3 – оборудован системой нижнего отсоса продуктов горения сварочной дуги; узлом для подключения к цеховой или общезаводской вентиляционной системе.
Стол сварщика РМС-3 состоит из рабочего стола с чугунными съемными колосниковыми решетками на которых производятся сварочные работы, воздуховытяжного устройства с нижним отсосом из рабочей зоны сварочного аэрозоля, продуктов горения, пыли, вредных веществ.
Стол сварщика может быть использован также при ручной резке и шлифовке с использованием электрических углошлифовальных машин и механической обработке. Для удаления сварочного аэрозоля, продуктов горения и вредных веществ лёгких фракций (легче воздуха), рабочее место комплектуется гофрированным вытяжным рукавом, который соединяется с цеховой вытяжной вентиляцией и, по индивидуальному заказу, специальной магнитной воронкой.
Блок управления обеспечивает:
- сигнализацию включения напряжения питания
- сигнализацию включения напряжения для питания светильника местного освещения
- защиту от токов короткого замыкания (автоматический выключатель)
- защиту электродвигателя вентилятора от перегрузки и от несимметричных режимов работы (электротепловое реле)
- контроль направления вращения электродвигателя и защиту от пропадания фазы и неправильного чередования фаз (автомат защиты электродвигателя).
Область применения: проведения сварочных работ на конструкциях и изделиях, габариты и вес которых соответствуют техническим характеристикам стола, с использованием ручной или полуавтоматической электродуговой сварки. Может быть использован также при ручной резке и шлифовке с использованием электрических углошлифовальных машин, механической обработке и т.п.
|
Размеры раб. поверхности, мм
|
1650х700 |
|
Макс. нагрузка на раб. поверхность, кг
|
300 |
|
Производительность вентилятора, м3/час
|
3000 |
|
Мощность электродвигателя вентилятора, кВт
|
3,3 |
|
Габаритные размеры, мм
|
1650х700х950 |
|
Масса, кг
|
180 |
Стол сварщика дополнительно может комплектоваться:
- защитным экраном (из стали)
- съемным поворотным столиком для сварки мелких деталей.
