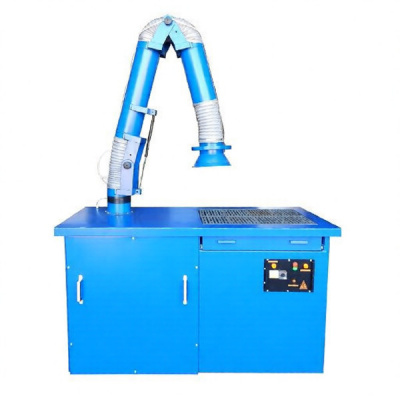

Стол сварщика РМС-2

РМС-2 – оборудован системой верхнего отсоса продуктов горения сварочной дуги; дополнительно установлен фильтр для очистки воздуха с возвратом очищенного воздуха в рабочее помещение.

Стол сварщика рассчитан на продолжительную работу в закрытых помещениях при:

• температуре окружающего воздуха  от  + 0°С  до  + 45 °С
• относительной влажности воздуха 45 – 80%
• атмосферном давлении  84 – 106,7 кПа.

Окружающая среда не должна быть пожароопасной, взрывоопасной и не должна  содержать агрессивных паров и  газов.

Стол сварщика состоит из рабочего стола, фильтрующей камеры, вентилятора  и  воздуховытяжного устройства.

Рабочий стол представляет собой каркас из сварной конструкции, выполненной из профильной трубы и обшитой стальными листами. На рабочей поверхности стола установлены чугунные решётки, на которых производятся сварочные работы. Удаление окалины и других мелких отходов процесса сварки, осуществляется через выдвижной поддон, располагающийся под решётками.

Воздуховытяжное устройство установлено слева на столешнице и предназначено для удаления из зоны сварочных работ продуктов горения и пыли. Радиус действия  устройства позволяет размещать всасывающую воронку над любым участком поверхности стола.    Фильтрующая  камера  располагается с левой стороны рабочего стола, под основанием  воздуховытяжного устройства, и представляет собой  прямоугольный герметичный отсек. Внутри фильтрующей камеры устанавливаются:  – предварительный сетчатый фильтр 520×520×25-4, служащий для задержки крупных частиц – фильтр тонкой очистки ФМСК-G3(G65) /F5/ /F9(M44)  Выходной патрубок фильтрующей  камеры соединён с входом вентилятора гибкой гофрированной трубой. На  корпусе фильтрующей камеры закреплены специальные пластиковые штуцеры, соединённые с реле дифференциального давления силиконовыми трубками, которое служит для определения предельного загрязнения фильтра тонкой очистки. При срабатывании реле загорается сигнальная лампа «ЗАМЕНА ФИЛЬТРА» на блоке управления.  Обслуживание  фильтрующей камеры осуществляется через переднюю дверь. Вентилятор расположен с правой стороны стола сварщика, при его включении, воздух, поступающий в воздуховытяжное устройство, проходит через фильтрующую камеру, очищается от сварочных аэрозолей и пыли и обратно возвращается в рабочее помещение.

Эффективность очистки воздуха не менее 95 %

1. Тип сетчатого предварительного фильтра – ФВП G2 (Ж) 520×520×25-4 2. Тип фильтра тонкой очистки – ФМСК  G3(G65)/F5/F9(M44) 520×520×300  3. Трёхкаскадная тонкая очистка загрязнённого воздуха:

• Первый каскад – степень очистки  G3 (G65)
• Второй каскад – степень  очистки  F5
• Третий каскад – степень  очистки  F9(М44)

Блок управления обеспечивает:

• сигнализацию включения напряжения питания
• сигнализацию включения напряжения для питания светильника местного освещения
• защиту от токов короткого замыкания (автоматический выключатель)
• защиту электродвигателя вентилятора от перегрузки и от несимметричных режимов работы (электротепловое реле)
• контроль направления вращения электродвигателя и защиту от пропадания фазы и неправильного чередования фаз (автомат защиты электродвигателя)
• контроль  загрязнения фильтра.

Область применения: проведения сварочных работ на конструкциях и изделиях, габариты и вес которых соответствуют техническим характеристикам стола, с использованием ручной или полуавтоматической электродуговой сварки.

Стол сварщика дополнительно может комплектоваться:

• защитным экраном (из стали)
• съемным поворотным столиком для сварки мелких деталей
• гофрированным вытяжным рукавом для соединения с внутрицеховой вытяжной системой.

Стол  сварщика  не предназначен для проведения  зачистных и шлифовальных  работ.
