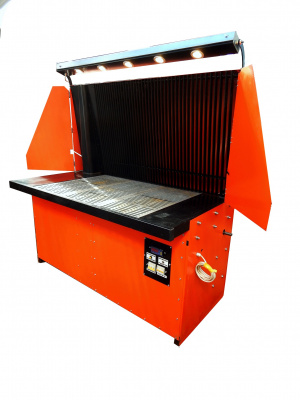

Шлифовально-зачистной стол ССЗ-1400 Р

Стол сварочно-зачистной с фронтальной панелью равномерного всасывания и функцией очистки воздуха (регененрируемый фильтр)

Стол сварщика предназначен для проведения на нем механической обработки поверхностей, такие как шлифовка и зачистка деталей, а так же для сварочных работ.  Отбор загрязненного воздуха осуществляется как через столешницу, состоящую из чугунных колосниковых решеток, так и через фронтальную стенку экрана, представляющую из себя панель равномерного всасывания.  Центробежный вентилятор, с помощью которого создается разряжение воздуха, необходимое для создания воздушного потока, оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования,  а так же уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 60 дБ.

Стол  оборудован фильтром грубой очистки и картриджным фильтром, осуществляющим задержание частиц сварочного дыма и аэрозоля, расположенным в корпусе стола непосредственно после поворотно-вытяжного устройства, но перед центробежным вентилятором. Воздух, очищенный фильтром, снова становится пригодным для дыхания. Поэтому, для данных типов сварочных столов, подсоединение цехового воздуховода, осуществляющего дальнейшее удаление воздуха за пределы рабочей зоны необязательно.

Стол сварщика оборудован системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подводится из цеховой магистрали в ресивер, встроенный в стол, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу сварочного стола. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к фильтру и поддону осуществляется через герметичный люк, расположенный в левой стенке стола.

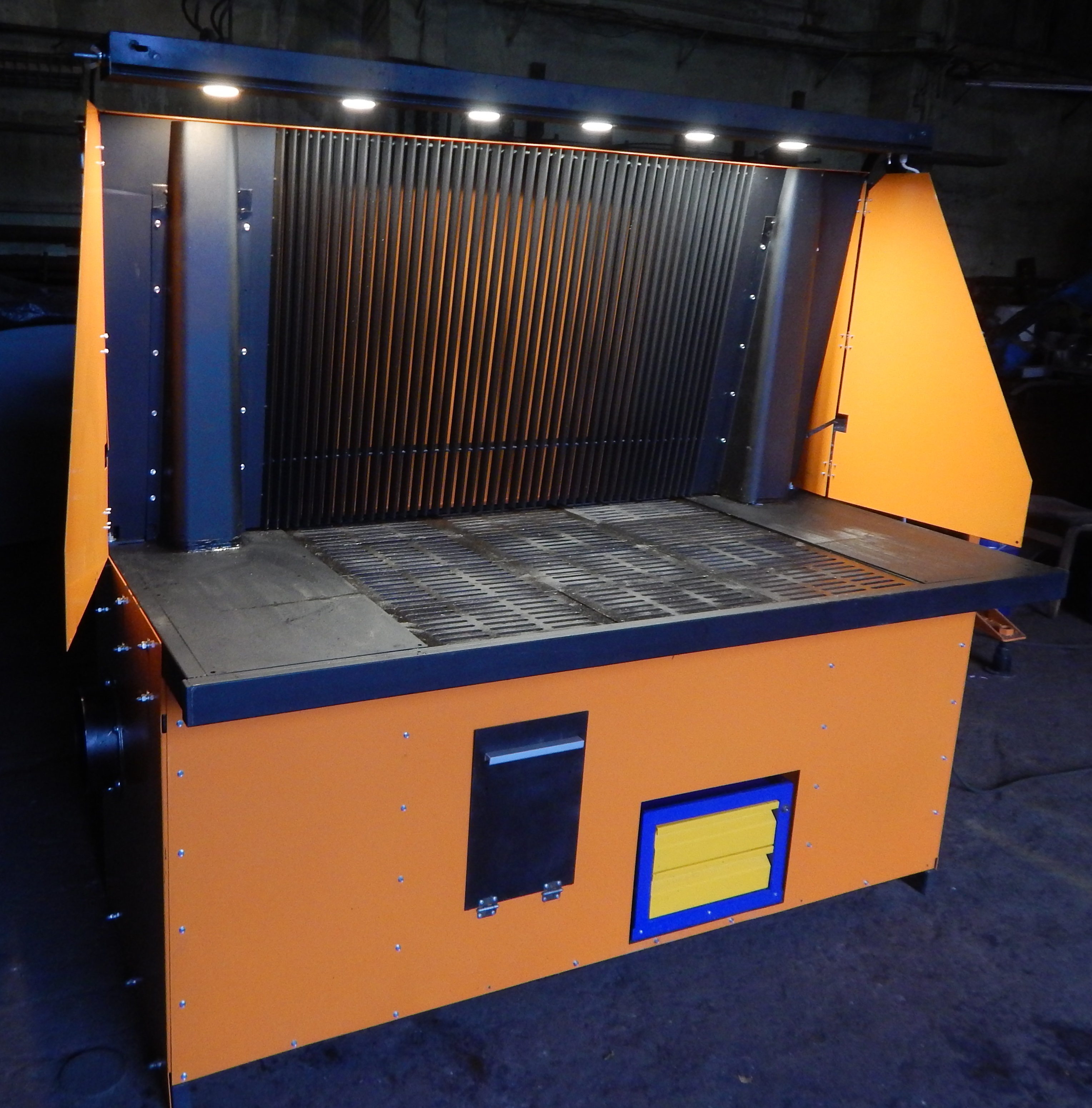

Стол сварщика оборудован съемным экраном, причем боковые стенки экрана, имеющие гибкие соединения с центральной частью экрана, могут  раскладываться, образуя единую плоскость с центральным экраном, или, наоборот, складываться к центру стола. Сверху, на защитном экране расположен светильник, обеспечивающий необходимую яркость для комфортной работы сварщика.

Столешница, или рабочая поверхность стола сварщика представляет собой набор решеток, выполненных из серого чугуна. Использование этого материала обусловлено тем, что он препятствует прилипанию сварочных брызг.

Органы управления электрической частью стола сварщика расположены на его лицевой панели.

Внимание! Двигатель центробежного вентилятора, по желанию Заказчика, может быть оснащен частотно-регулируемым приводом, который позволит плавно менять обороты вентилятора, и, как следствие, влиять на шумовые характеристики оборудования.

Внимание! По желанию Заказчика стол может быть укомплектован дифференциальным манометром, показывающим разность давления на входе и выходе фильтра. По этому параметру можно оценить степень засоренности фильтра.
