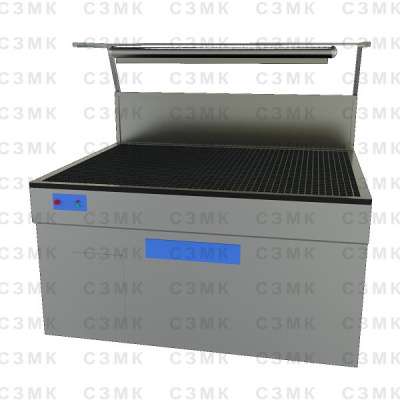

Шлифовально-зачистной стол СШЗ-04-02

Стол шлифовально-зачистной СШЗ-04-02 предназначен для установки на нем изделий при проведении шлифовальных, зачистных и других работ с одновременным удалением из зоны рабочего места мелкой пыли и других продуктов зачистки.

Для удаления вредных веществ с поверхности стол СШЗ-04-02 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Вентиляционная система данной модели стола шлифовально-зачистного оборудована встроенным фильтром, который очищает загрязненный воздух от сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол СШЗ-04-02 через выходной фланец вентилятора, расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.


Стол шлифовально-зачистной СШЗ-04-02 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола шлифовально-зачистного СШЗ-04-02 выполнена в виде стальной решетки, изготовленной из листовой стали. Рабочая поверхность стола, на которой производятся зачистные работы, покрыта резиновым настилом толщиной 25 мм с перфорированными сквозными отверстиями, через которые производится отбор загрязненного воздуха с рабочей поверхности стола. Резиновый настил и стальная решетка на рабочей поверхности стола предотвращают проваливание деталей в собирающий контейнер и исключают механические повреждения обрабатываемой детали.

Загрязненный воздух от процесса зачистки удаляется с поверхности стола через отверстия в резиновом настиле и стальной решетке, проходит через искрогаситель и воздуховоды, присоединенные к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через выходную решетку на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол шлифовально-зачистной СШЗ-04-02 комплектуется дифференциальным манометром для проверки потери давления на фильтрующей кассете.

Стол шлифовально-зачистной оборудован съемным защитным экраном, с установленным на нем светильником дневного света во влаго и пылезащищенном исполнении. Защитный экран стола представляет собой сварную конструкцию из профильной трубы и перфорированного стального листа, которая разбирается на две части (основание и держатель светильника) при помощи болтового соединения.

Пульт управления электрооборудованием стола и системой очистки расположен в левой части стола.

Стол шлифовально-зачистной СШЗ-04-02 оборудован болтами заземления для исключения поражения персонала электрическим током.
