Машина стыковой сварки проволоки Hwashi WL-B-75K

Станок для стыковой сварки проволоки WL-B-75K – представляет собой стационарное малогабаритное электропневматическое оборудование цикличного действия, предназначенное для автоматизации сварочных процессов на металлообрабатывающих предприятиях и в ремонтных мастерских. Изделие чаще всего задействуется для стыковой сварки фитингов медных или алюминиевых трубок диаметром 4…19,05 мм.

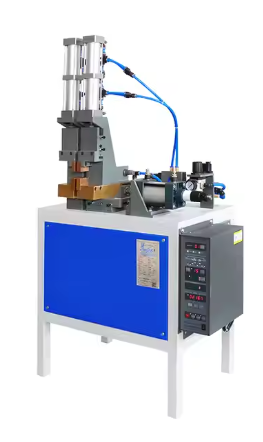

Оборудование для стыковой сварки катанки WL-B-75K имеет вид напольной тумбы прямоугольной формы, устойчивой на опорных ножках. Обшивкой каркаса является тонкая листовая сталь с множеством вентиляционных отверстий-прорезей. Внутри содержатся элементы двигателя, высокочастотного сварочного трансформатора, пневматической системы и др. Операционная зона открытая, базируется на верхней плоскости тумбы. В срединной части стола имеется две идентичные по конструкции вертикальные сварочные головки с пневматическими зажимами, совмещающие два конца заготовки вместе. Справа установлен горизонтальный пневматический цилиндр, его ход регулируется. Пневматическая система включает сервопривод, быстродействующие цилиндры, магнитный клапан и другим высококачественные элементы из Японии и Тайваня. Электронные компоненты изготавливаются в Германии (SEMIKRON, IXYS) и США (Motorola). При работе со среднеуглеродистой сталью включается функция подогрева.

Машина для стыковой сварки проволоки WL-B-75K в базовой комплектации оснащается системой управления модели WD-Kd5 с управляющим микрокомпьютером, однако по договорённости могут быть установлены:

WD-KD3. Функции: цифровая схема; работа с многосекционным трансформатором; регулируемые коды набора; предварительный подогрев; проекционная сварка; возможность постепенного увеличения тока и др.

WD-Kd4. Функции: управление микрокомпьютером; работа с многосекционным трансформатором; предварительный подогрев; проекционная сварка; автоматическое компенсирование тока сварки при колебаниях напряжения в источнике питания.

CT-110B. Функции: управление микрокомпьютером Miyachi (Япония); запоминание 15 видов сварочных операций; работа с многосекционным трансформатором; предварительный подогрев; проекционная сварка; автоматическое компенсирование тока сварки при колебаниях напряжения в источнике питания.
