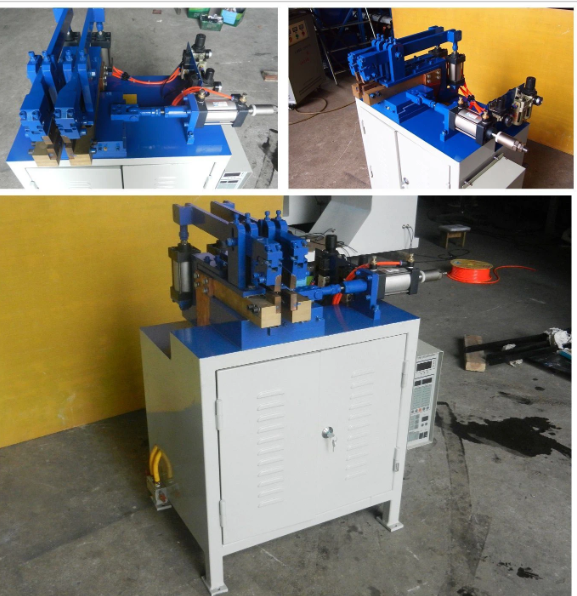

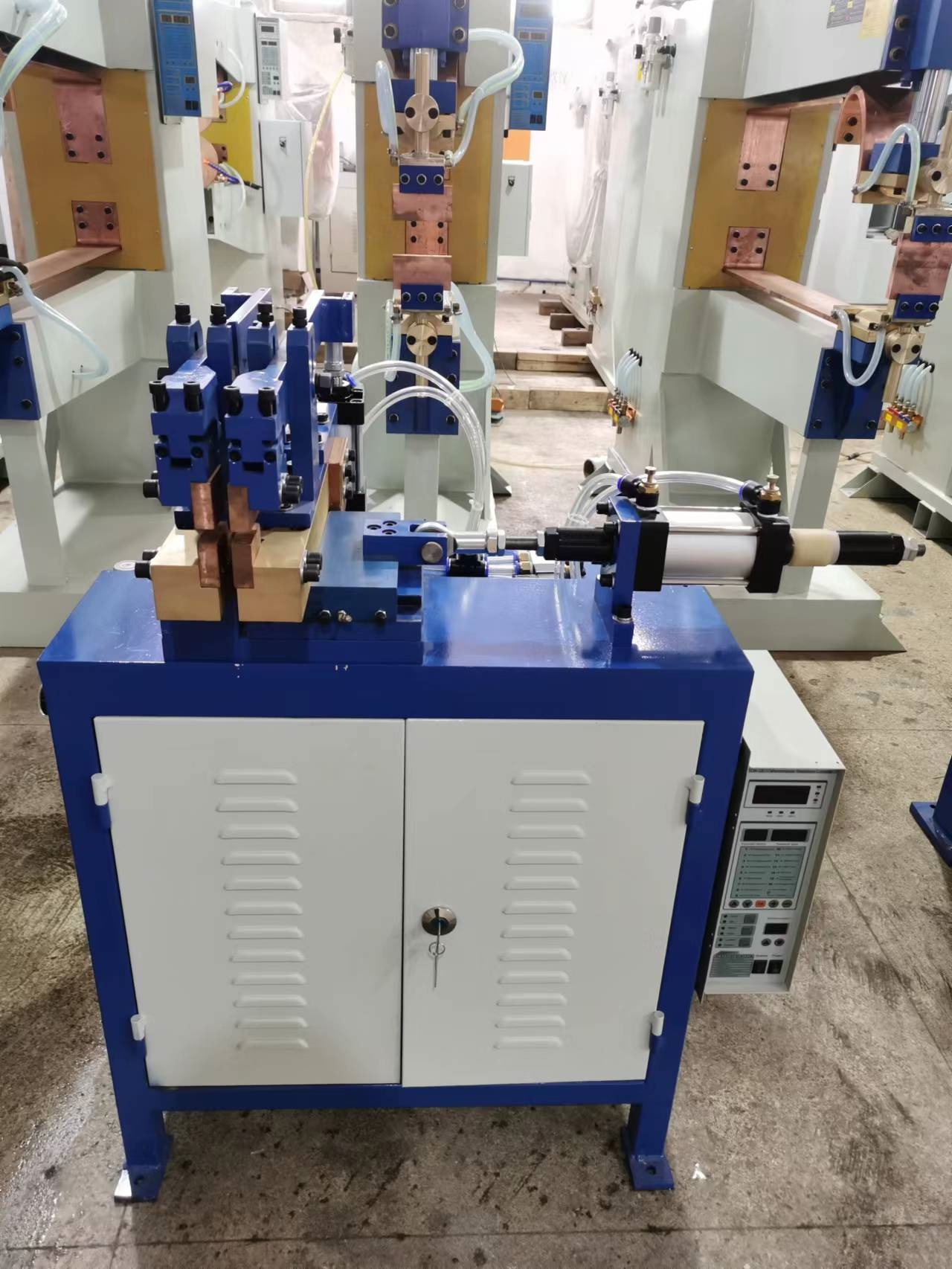

Машина стыковой сварки проволоки Dragon UN1-75
Машина UN1-75 используется для серийного производства стыковой сварки сопротивлением с пневматическим приводом и электронным блоком управления сварочными параметрами TCW-33EIII.
Одной из основных задач для машин стыковой сварки сопротивлением является возможность их использования в комплексе с волочильными станами для сварки стальной, латунной, алюминиевой и медной проволоки.
Машины оснащены устройством отжига. На данной модели сжатие и разжим сварочных губок осуществляется с помощью педали управления.
Сварочный цикл начинается с ручной фиксации свариваемых изделий в зажимных электродах. В соответствие с рекомендациями на блоке управления сварочной машины выставляем усилие и мощность сварки. Вручную медленно сближаем свариваемые заготовки. При соприкосновении торцов заготовок между ними зажигается электрическая дуга, расплавляющая заготовки, и начинается стадия пластической деформации.
Находясь в полутвердом состоянии, два торца с усилием прижимаются друг к другу под воздействием усилия осадки. Это позволяет получить прочное высококачественное сварное соединение.
Особенности:
- пневматический привод;
- водяное охлаждение;
- электронный блок управления TCW-33EIII;
- цифровой дисплей для отображения сварочных параметров;
- сохранение до 9 сварочных программ в памяти машины;
- предварительный подогрев деталей;
- плавная регулировка сварочного тока;
- импульсная сварка (один импульс/два импульса);
- счетчик сварочных операций;
- автодиагностика и аварийное отключение машины в случае обнаружения неисправности.
|
Номинальная выходная мощность, кВА
|
75 |
|
Макс. диаметр прутка, мм
|
5-16 |
|
Габаритные размеры, мм
|
900х800х1200 |
|
Масса, кг
|
450 |
