Машина контактной точечной сварки Tecna 4646NE

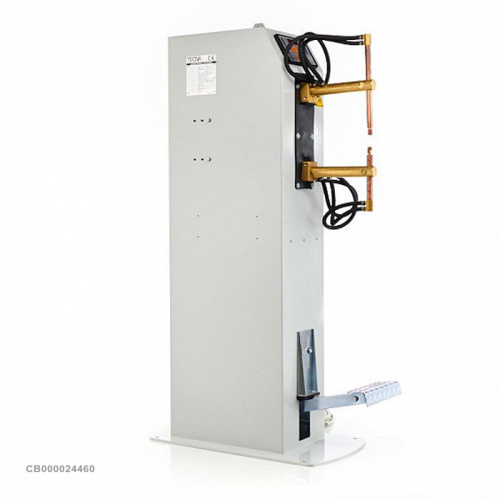

TECNA 4646NE/380 – промышленный аппарат, предназначенный для производства двухсторонней контактной точечной сварки листовых и прокатных металлических изделий, выполненных из углеродистой и нержавеющей марок стали.

Для питания высокочастотного трансформатора агрегата используется трехфазная сеть переменного тока 380 В. Мощности трансформатора в 20 кВА достаточно для создания сварочного тока силой 14500 А. Такие технические характеристики позволяют производить точечную сварку изделий из листового металла толщиной до 4+4 мм, а также сортового металлопроката диаметром 12+12 мм.

Модель обладает рядом преимуществ среди которых стоит отметить:

• Приспособленность к интенсивной работе;
• Возможность выполнения до 10 сварочных точек в минуту;
• Высокую для своего класса силу сварочного тока, равная 14500 А;
• Плечи с вылетом до 550 мм;
• Пневматический привод электродов;
• Регулировку угла наклона и вылета электродов.

Корпус аппарата выполнен из конструкционной стали, которая эффективно защищает внутренние элементы от механических повреждений. Кроме того для защиты от воздействия коррозии и увеличения срока эксплуатации он покрыт порошковой краской.

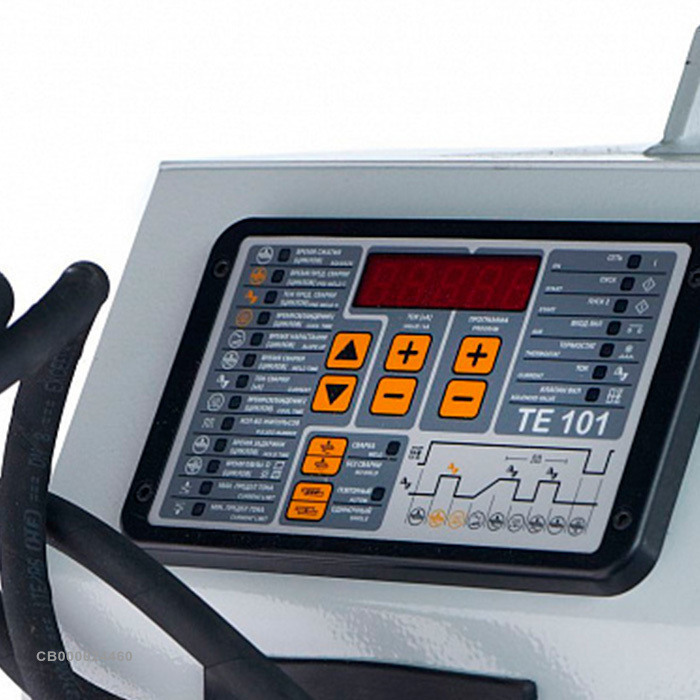

Управление моделью простое и интуитивно понятное. Для этого в верхней части корпуса расположена цифровая панель управления, с помощью которой можно быстро настроить силу сварочного тока, количество импульсов, время сварки и другие рабочие параметры. Кроме того, она позволяет запрограммировать аппарат на выполнение определенного режима сварки.

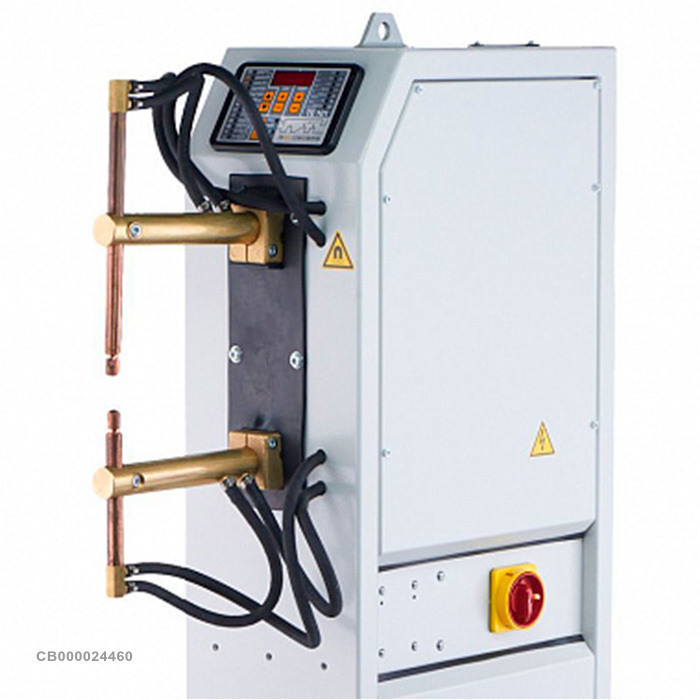

Для изготовления сварочных электродов используется техническая медь, которая дает возможность снизить потери тока во время работы. Электроды установлены на специальных фиксаторах, выполненных из сплава меди и хрома. Особенности их конструкции позволяют изменять угол наклона и вылета электродов для более оптимальной работы.

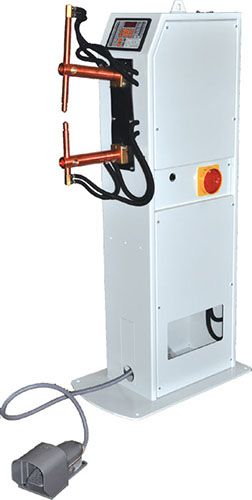

Для управления электродами используется выносная педаль, с помощью которой можно установить одиночный и автоматический режим работы. Такое конструктивное решение позволяет оператору совмещать свариваемые детали и начинать процесс сварки только после их правильной установки.

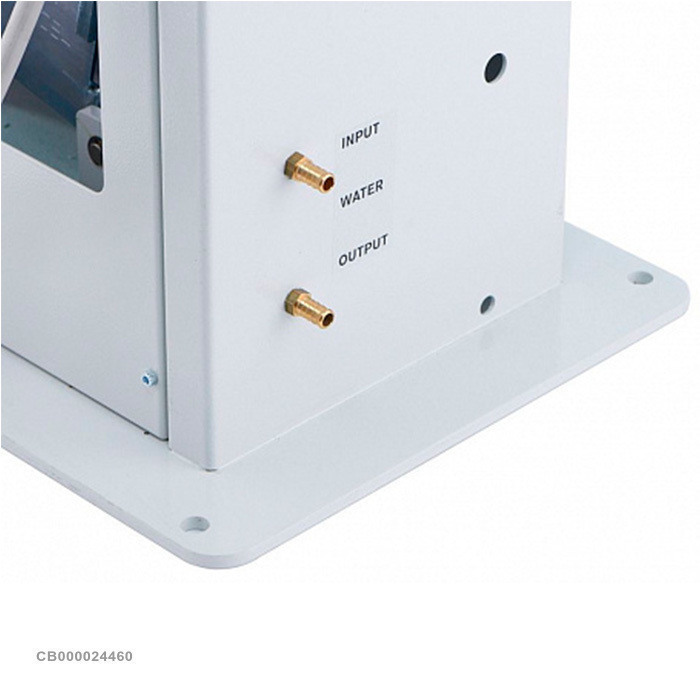

Кроме того, в аппарате реализована функция жидкостного охлаждения трансформатора и рабочих элементов конструкции. Это продлевает срок эксплуатации основных элементов модели и позволяет увеличить период включения.
