Машина термической резки труб SMP Autopipe P
Autopipe-P представляет собой машину для плазменной резки труб, электрическую, в комплекте одинарная цепь для резки труб диаметром до 600мм.
Портативный труборез типа Autopipe-P предназначен для точной плазменной резки труб с возможностью одновременного снятия фаски под сварку, как в полевых условиях при строительстве трубопроводов, так и в цеху. Данное оборудование является аналогом машин для газовой резки труб «Орбита - БМ» («Орбита - Р3», МРТ).
При работе машина термической резки перемещается по специальной широкой разборной цепи, которая надевается на трубу. В стандартную поставку включается цепь длиной 2,4 м, которой достаточно для резки труб до 600 мм (по аналогичной схеме работает труборез Сателлит). Направляющие бандажи для модели Autopipe-P не предусмотрены !

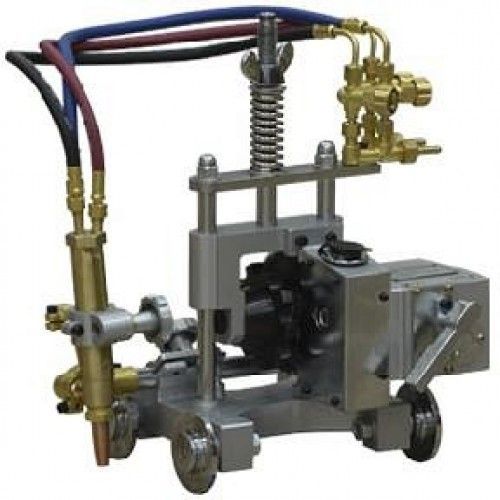

Устройство машины Autopipe
1. Шланг
2. Кронштейн
3. Регулятор перемещения
4. Регулятор высоты сопла
5. Сопло
6. Направляющее колесо
7. Прижимной винт
8. Система распределения газа
9. Натяжной механизм
10. Рукоятка сцепления
11. Основной модуль
12. Цепь
Машины выпускаются с электрическим (220V/50 Hz) приводом. Для обеспечения точной установки на трубе машины с цепью оснащаются муфтой сцепления.
Машины предназначены для автоматической резки трубы, движение по окружности трубы обеспечивается электроприводом машины. Аппарат плазменной резки приобретается отдельно, исходя из существующих потребностей предприятия.
|
Скорость резки, мм/мин
|
50 - 2300 |
|
Диаметры труб, мм
|
114 - 600 |
|
Габаритные размеры, мм
|
280х350х450 |
|
Масса, кг
|
15 |
