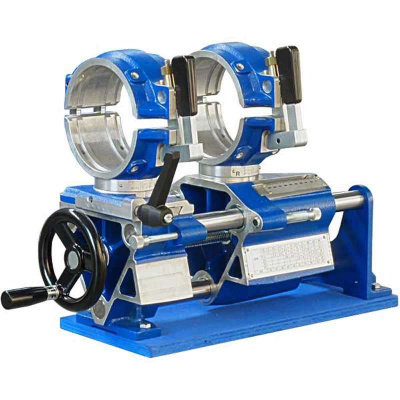

Стыковой сварочный аппарат Tecnodue РL-160

Аппарат предназначен для стыковой сварки труб Ø40-160 мм из ПЭ и др. термопластов, под углом 0-30° и без каких-либо ограничений по толщине стенки.

Аппарат исключительно удобен для монтажа трубопроводов. Компактная конструкция позволяет работать даже в колодцах и др. условиях ограниченного пространства. Однако для этих целей уникальные возможности аппарата несколько избыточны.

• широкие хомуты гарантируют точное положение оси трубы;
• шкала поворота хомутов - крупная и точная. Каждый хомут поворачивается как по часовой стрелке, так и против ЧС. Это позволяет сварить любой отвод по месту монтажа трубопровода;
• платформа электроторцевателя имеет опору "ласточкин хвост", по которой торцеватель плавно передвигается от себя или к себе и фиксируется в любом положении. Такая регулировка позволяет совместить центр торцевателя с осью трубы, независимо от угла поворота хомутов и вылета труб. Торцеватель снабжен фиксатором, который надежно и без люфта удерживает его на направляющех стержнях центратора; этот фиксатор также замыкает микрокотнакт безопасного включения;
• левый хомут центратора снабжен такой же системой регулировки положения "от себя – к себе". Это позволяет идеально совместить торцы труб перед угловой сваркой, даже при разном вылете;
• со стороны каждого хомута предусмотрен регулируемый упор для торцевателя. Упоры позволяют при необходимости остановить торцовку одной из труб (или фасонной детали);
• сварочное зеркало имеет овальную форму. Торцы труб DN 160 уверенно ложатся на рабочую поверхность зеркала при сварке углового шва 30°, как с изгибом "от себя", так и "к себе";
• привод центратора создает усилие прижима торцов труб до 150 кгс, что достаточно для сварки ПЭ труб DN 160 даже с максимальной толщиной стенки (SDR 7,4) и под углом 30°.

Платформой для центратора служит толстая фанера. Очевидно, что эту фанеру можно легко заменить по мере износа или привинтить центратор к цеховому рабочему столу, к паллете или пр.
