Аппарат конденсаторной сварки Iking SSR-1600

Аппараты ударно-конденсаторной сварки имеют малый вес и компактное исполнение и предназначены для сварки н/у, нержавеющих сталей, алюминия и его сплавов, латуней (кроме свинцовосодержащих).

Метод идеально подходит для сварки листа малых толщин, холоднокатаных листов, где следы с обратной стороны должны отсутствовать, либо быть минимальными. Глубина проплавления в основной заготовке незначительна.

Общая характеристика метода ударно-конденсаторной сварки

1. Зарядка конденсаторов до установленного напряжения, выбранного в зависимости от диаметра привариваемого метиза: метиз имеет контактный выступ, которым он прижат к заготовке (контактный метод); метиз приподнимается на предустановленную высоту (ударный метод).


2. Контактный метод: в момент включения накопленный заряд протекает через контактный выступ. Импульс тока высокой плотности испаряет контактный выступ. Образуется дуговой разряд, который оплавляет поверхности в течение 3–4 мс в то время, когда метиз под действием пружины движется к заготовке.
   Ударный метод: в момент включения метизу сообщается поступательное движение. После касания основной заготовки контактным выступом процесс протекает аналогично предыдущему. Отличие состоит в более коротком времени цикла, а соединение образуется без приложения начального усилия. Этот метод особенно рекомендован при сварке цветных металлов, таких как алюминий или латунь, высокая теплопроводность которых в большой степени влияет на образование шва.


3. Возвратная пружина создает ковочное усилие на метизе, ударным воздействием опуская его на оплавленную поверхность заготовки. Дуга в процессе опускания обеспечивает полное оплавление по поверхности фланца метиза.

Отличительные особенности аппаратов:

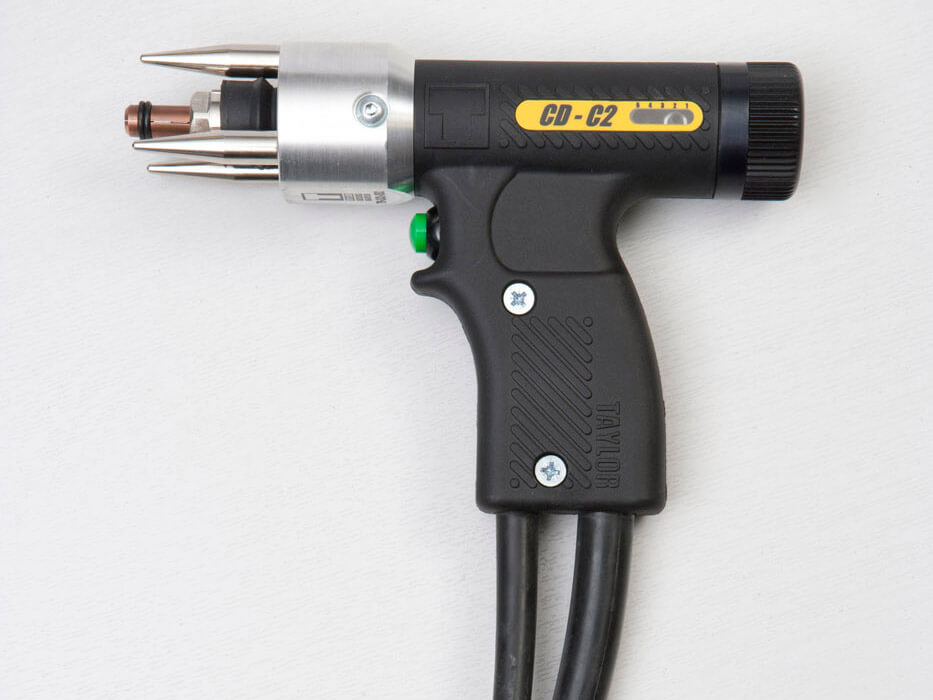

Сварочные аппараты серии SB специально разработаны для конденсаторной приварки гвоздей теплоизоляции диаметром 2-3мм и аналогичными приварными гвоздями на тонкую пластину толщиной 0,3мм и более. Обладают теми же особенностями и преимуществами, что и серия SSR, отличаются выходной мощностью и конструкцией пистолета.

• Оборудование имеет сравнительно низкую стоимость. То же относится и к метизам.

• Оборудование имеет небольшие габариты и вес.

• Нет необходимости в применении защитных шайб или газа.

• Сварочный шов не требует последующей зачистки.

• Обеспечивается высокая скорость установки метизов и высокая скорость сварки.

• Возможно применение различных кондукторов, метод легко автоматизируется.

• Прочная, надежная конструкция.

• Малое время перезарядки.

• Удобная регулировка напряжения.

• Светодиодная индикация.

• Цифровая индикация параметров

• Встроенный импульсный стабилизатор напряжения

• Применение конденсаторов большой емкости дает «медленный» разряд и позволяет получить более равномерное оплавление поверхностей, меньшее разбрызгивание и повышение прочности шва, а также снижение шума при работе.

• Наличие цепей защиты от непреднамеренного включения.

• Возможность подключения к ПК для передачи данных программе контроля параметров.

• Метиз должен соответствовать стандарту BS EN ISO 13918.
