Таль ручная шестеренная цепная Brano Z220-A 1/6 (1т/6м)
Описание
Таль Brano Z220 – передвижная цепная ручная шестеренная таль, оснащенная кареткой перемещения с ручным управлением для перемещения по горизонтальным крановым путям. Отличия от устаревшей серии Z210 – ходовая часть тали оснащена предохранительными бамперами. Таль Z220 0,5 – 10 т обычно производится с базовой высотой подъема 3 м. Возможность выбора высоты подъема от 3 м до 12 м.
Таль может передвигаться как по профилям с косым фланцем (вальцованные " I " профили), так и по профилям с ровными фланцами (профили типов IPE, HEA, HEB, HEM)Особенности:
- простота обслуживания
- минимальные требования к техническому обслуживанию
- простота конструкции, легкость приспособления кошки к ширине крановых путей
Сфера применения:
- особенно пригодна для использования там, где подъемное оборудование используется не интенсивно
- для периодического использования
- в качестве обслуживающего подъемного оборудования при монтажных и эксплуатационно-ремонтных работах с технологическим оборудованием всех типов
- в местах, где отсутствуют источники энергии
- вариант NEXP – для взрывоопасной среды, для групп I M2; II 2G T5 – в соответствии с директивой Европейского парламента и Совета 94/9/ЕС
** передвижные тали грузоподъемностью 3,2-10 т при нагрузке весами, близкими к расчетной грузоподъемности, должны обслуживаться двумя персонами!
Характеристики
Грузоподъемность, кг
|
1000 |
Высота подъема, м
|
6 |
Тяговое усилие, кг
|
35, 25 |
Тип тали
|
цепная, шестеренная |
Тип привода
|
ручной |
Каретка перемещения
|
нет, ручная |
Скорость подъема, м/мин
|
0.7 |
Скорость перемещения, м/мин
|
4.8 |
Взрывозащищенное исполнение
|
опция |
Кратность полиспаста
|
1/1 |
Грузовая цепь
|
Ø 7 × 21 |
Тяговая цепь
|
Ø 4 x 20 |
Профиль пути/ширина полки, мм
|
58-113, (не подходит для профиля HEM) |
Мин. радиус поворота пути, м
|
1.0000 |
Строительная высота, мм
|
340.0000 |

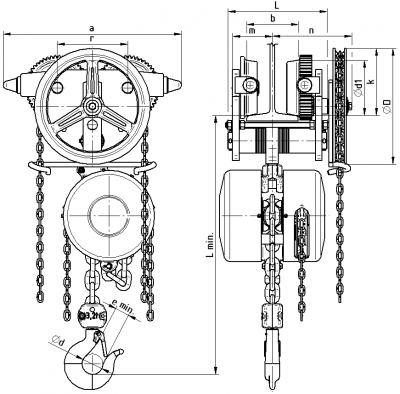

Габаритные размеры, мм
|
a-245, d-36, d1-55, D-109, e мин-23.5, L мин-340, r-87, k 95 |
Масса, кг
|
22.4 |
