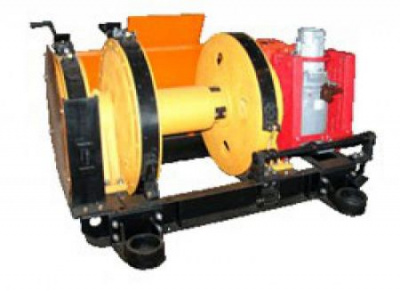

Лебедка шахтная электрическая Завод ПО вспомогательная ЛВ-25
Лебедка ЛВ-25 предназначена для спуска и подъема оборудования и материалов по наклонным до 30° выработкам угольных шахт любой категории по газу или пыли. Особенностью конструкции является наличие фрикциона, позволяющего плавно регулировать скорость. Лебедка ЛВ-25 отличается большим тяговым усилием, высокой скоростью и канатоемкостью при относительно небольшой мощности двигателя.
Редуктор лебедки - двухступенчатый. Быстроходная ступень - косозубая цилиндрическая передача в неразъемном корпусе. Тихоходная ступень редуктора выполнена в виде дифференциальной планетарной передачи, состоящей из прямозубых колес - центрального и двух сателлитов, установленных в водило, и зубчатого венца в реборде барабана. Водило с установленным на его коническом конце шкивом фрикциона вращается в кронштейне и барабане. Фрикцион предназначен для плавного включения барабана при подъеме и спуске груза, а также для предохранения деталей лебедки от поломок при перегрузке на канате. Барабан лебедки, представляющий собой сварную конструкцию из двух реборд и обечайки с двумя жимками для крепления каната, опирается на подшипники в корпусе редуктора и кронштейне. Обе реборды барабана выполнены заодно с тормозными шкивами. На шкивах барабана и фрикциона установлены три ленточных тормоза, из которых два - с ручным управлением, а один - механический с грузовым затормаживанием и растормаживанием электрогидротолкателем.
Редуктор лебедки - двухступенчатый. Быстроходная ступень - косозубая цилиндрическая передача в неразъемном корпусе. Тихоходная ступень редуктора выполнена в виде дифференциальной планетарной передачи, состоящей из прямозубых колес - центрального и двух сателлитов, установленных в водило, и зубчатого венца в реборде барабана. Водило с установленным на его коническом конце шкивом фрикциона вращается в кронштейне и барабане. Фрикцион предназначен для плавного включения барабана при подъеме и спуске груза, а также для предохранения деталей лебедки от поломок при перегрузке на канате. Барабан лебедки, представляющий собой сварную конструкцию из двух реборд и обечайки с двумя жимками для крепления каната, опирается на подшипники в корпусе редуктора и кронштейне. Обе реборды барабана выполнены заодно с тормозными шкивами. На шкивах барабана и фрикциона установлены три ленточных тормоза, из которых два - с ручным управлением, а один - механический с грузовым затормаживанием и растормаживанием электрогидротолкателем.
Подробнее
1 580 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Лебедка ЛВ-25 предназначена для спуска и подъема оборудования и материалов по наклонным до 30° выработкам угольных шахт любой категории по газу или пыли. Особенностью конструкции является наличие фрикциона, позволяющего плавно регулировать скорость. Лебедка ЛВ-25 отличается большим тяговым усилием, высокой скоростью и канатоемкостью при относительно небольшой мощности двигателя.
Редуктор лебедки - двухступенчатый. Быстроходная ступень - косозубая цилиндрическая передача в неразъемном корпусе. Тихоходная ступень редуктора выполнена в виде дифференциальной планетарной передачи, состоящей из прямозубых колес - центрального и двух сателлитов, установленных в водило, и зубчатого венца в реборде барабана. Водило с установленным на его коническом конце шкивом фрикциона вращается в кронштейне и барабане. Фрикцион предназначен для плавного включения барабана при подъеме и спуске груза, а также для предохранения деталей лебедки от поломок при перегрузке на канате. Барабан лебедки, представляющий собой сварную конструкцию из двух реборд и обечайки с двумя жимками для крепления каната, опирается на подшипники в корпусе редуктора и кронштейне. Обе реборды барабана выполнены заодно с тормозными шкивами. На шкивах барабана и фрикциона установлены три ленточных тормоза, из которых два - с ручным управлением, а один - механический с грузовым затормаживанием и растормаживанием электрогидротолкателем.
Редуктор лебедки - двухступенчатый. Быстроходная ступень - косозубая цилиндрическая передача в неразъемном корпусе. Тихоходная ступень редуктора выполнена в виде дифференциальной планетарной передачи, состоящей из прямозубых колес - центрального и двух сателлитов, установленных в водило, и зубчатого венца в реборде барабана. Водило с установленным на его коническом конце шкивом фрикциона вращается в кронштейне и барабане. Фрикцион предназначен для плавного включения барабана при подъеме и спуске груза, а также для предохранения деталей лебедки от поломок при перегрузке на канате. Барабан лебедки, представляющий собой сварную конструкцию из двух реборд и обечайки с двумя жимками для крепления каната, опирается на подшипники в корпусе редуктора и кронштейне. Обе реборды барабана выполнены заодно с тормозными шкивами. На шкивах барабана и фрикциона установлены три ленточных тормоза, из которых два - с ручным управлением, а один - механический с грузовым затормаживанием и растормаживанием электрогидротолкателем.
Характеристики
|
Тяговое усилие, кгс
|
2500 |
|
Тип лебедки
|
шахтная, электрическая |
|
Скорость намотки, м/мин
|
72 |
|
Диаметр каната, мм
|
15 |
|
Канатоемкость, м
|
1200 |
|
Мощность двигателя, кВт
|
30 |
|
Марка двигателя
|
АИУ180М4 |
|
Габаритные размеры, мм
|
1070х2020х1100 |
|
Напряжение питания, В
|
3x380 |
|
Масса, кг
|
2400 |
