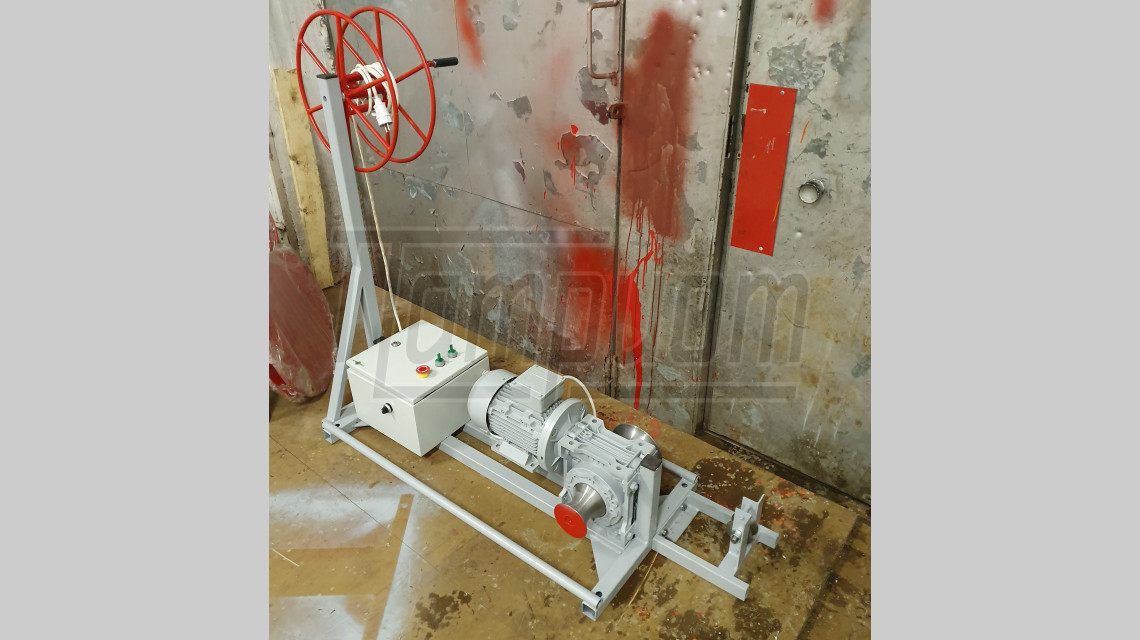

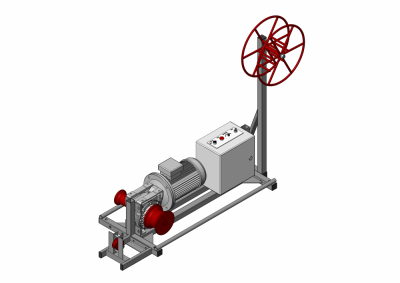

Лебедка электрическая кабельная ЛК 1000М
Принцип работы электрической кабельной лебёдки ЛК 1000М : трос-лидер одним концом крепится к протягиваемому кабелю с помощью кабельного чулка и вертлюга (можете приобрести их в нашей компании), свободный конец троса пропускается через кабестановый ролик лебёдки (3-4 оборота) и натягивается оператором. Усилие на тросе, создаваемое оператором трансформируется в силу трения между тросом и кабестановым роликом и создаётся тяговое усилие. При ослабевании натяжения троса тяговое усилие уменьшается или полностью пропадает. Данный принцип работы обеспечивает простоту и безопасность использования электрических кабельных лебёдок производства Опытного завода "Патриот".
Управление кабельной лебёдки ЛК 1000М Патриот производится с помощью преобразователя частоты, позволяющего плавно менять скорость тяжения в заданном диапазоне.
2 кабестановых ролика обеспечивают дополнительную двухступенчатую регулировку скорости и силы тяжения: малый кабестан обеспечивает малую скорость тяжения при большом тяговом усилии в то время, как большой кабестановый ролик позволяет протягивать кабель с максимальной скоростью, но с меньшим усилием.
Дополнительная рамка с направляющим роликом служит для исключения соскальзывания лидер-троса с кабестанового ролика.
Для хранения и подмотки лидер-троса в конструкции кабельной лебёдки ЛК 1000М предусмотрен технологический барабан.
Разборная рама позволяет минимизировать затраты на доставку и хранение кабельной лебёдки ЛК 1000М.
|
Тяговое усилие, кгс
|
1000 |
|
Тип лебедки
|
кабельная, электрическая |
|
Мощность двигателя, кВт
|
1,1 |
|

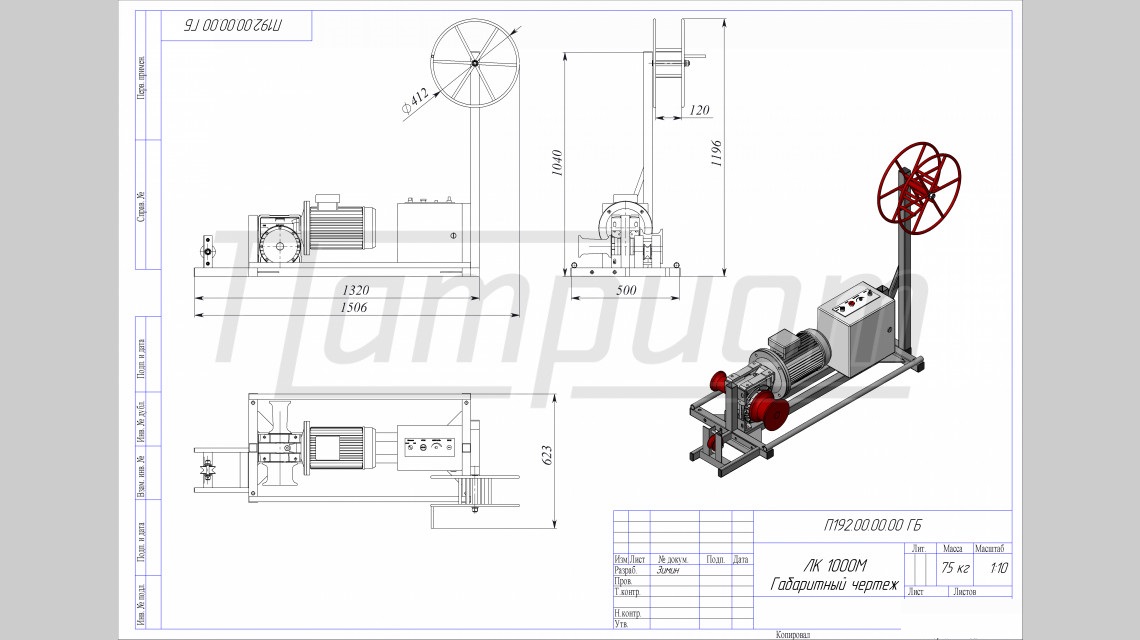

Габаритные размеры, мм
|
1510х625х1200 |
|
Масса, кг
|
75 |
- разборная сварная рама - 1 шт.,
- рама с направляющим роликом - 1 шт.,
- мотор-редуктор с двумя установленными кабестановыми роликами - 1 шт.,
- щит управления с преобразователем частоты и кнопками управления - 1 шт.,
- технологический барабан для хранения и подмотки лидер-троса - 1 шт
