Прибор для проверки биения ПБ-500/170

Приборы для контроля биения в центрах ПБ предназначены для контроля допуска радиального и торцевого биения тел вращения, установленных в центрах, методом непосредственной оценки по визуальному отсчетному устройству - индикатору многооборотному или индикатору часового типа. Присоединительный диаметр стержня индикатора 8мм, ушко с диаметром отверстия 5мм . Принцип действия приборов механический. Они применяются в условиях металлообрабатывающих цехов машиностроительных предприятий.

Корпусные детали прибора изготовлены из серого чугуна. Твердость не менее 170-230 НВ.
Отклонения от заданных параметров контролируемых заготовок и деталей определяются методом непосредственной оценки по визуальному отсчетному устройству помощи многооборотных индикаторов или индикаторов часового типа с диаметром штока 8мм или с ушком, (индикаторы в комплект поставки не входят).

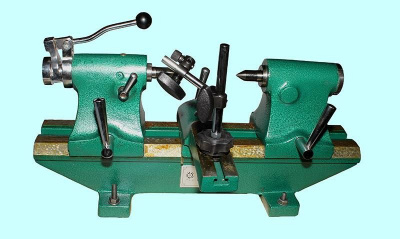

Приборы состоят из станины (1), правой и левой бабок (3) и (2), узла каретки со стойкой (6) для индикатора (7). Правая бабка имеет подвижную пиноль с упорным центром №2. Для закрепления пиноли бабка имеет стопорное устройство (5). Отвод пиноли с упорным центром производится при помощи рычага (4). Упорный центр №2, закреплен
жестко в левой бабке (2) и перемещается только вместе с ней. Обе бабки могут перемещаться по направляющим станины и фиксируются на ней зажимами в любом месте в зависимости от длины проверяемой детали. Каретка со стойкой для индикатора устанавливается напротив проверяемого участка и фиксируется на станине аналогично бабкам.(Рис.1).

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Перед установкой прибора на стол станка, необходимо произвести
расконсервацию, удалив с поверхностей густую смазку.
3.2. Установить прибор на стол станка (верстака) с использованием
уровня и закрепить болтами и гайками.
3.3. Смазку направляющих и других трущихся поверхностей производить
раз в смену с предварительной очисткой.
Условия эксплуатации прибора – ГОСТ 15150 в закрытом помещении
при отсутствии паров агрессивных веществ, вызывающих коррозию
поверхностей изделия.
Нормальные условия применения:
-температура окружающей среды, °С 20±4
-атмосферное давление, кПа(мм рт. ст.) 101±3(760±30)
-относительная влажность окружающего воздуха (58±20) %
Рабочие условия применения:
-температура окружающей среды, °С от +10 до + 35
-атмосферное давление, кПа (мм рт. ст.) от 86 до106(от 650 до 800)
-относительная влажность окружающего воздуха, не более 80 %.
