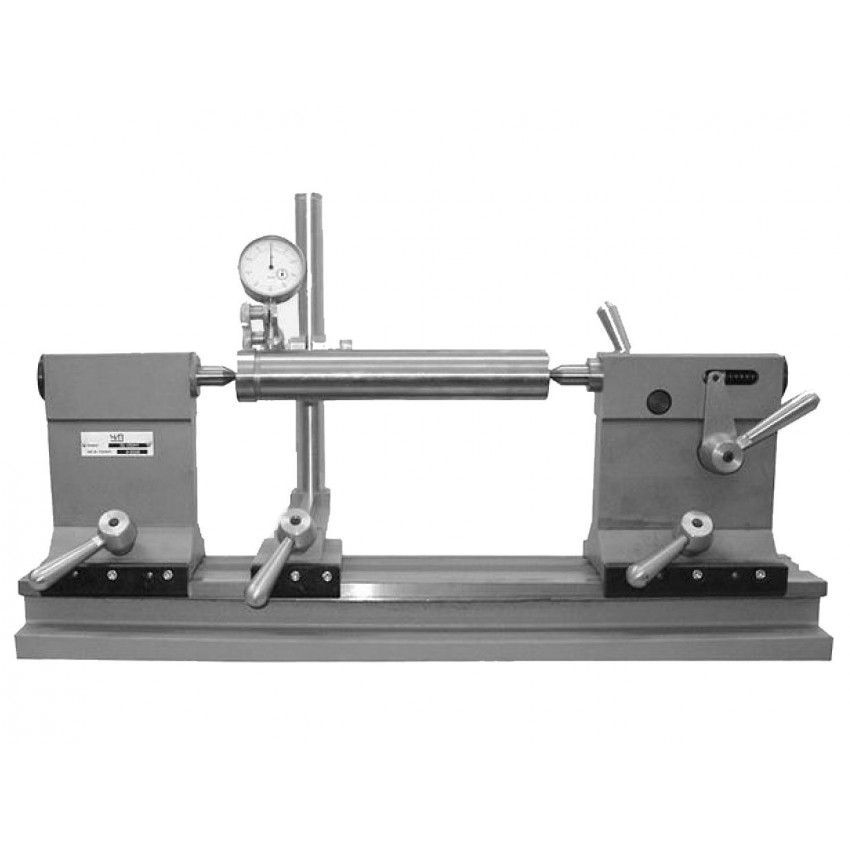

Прибор для проверки биения ПБ-1600

650 000 ₽

Наличие уточняйте

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание
Характеристики

Описание

Приборы ПБ для контроля биения (биениемеры) - предназначены для контроля допуска радиального и торцевого биения тел вращения (валов, шестерен, шкивов), установленных в центрах, методом непосредственной оценки по визуальному отсчетному устройству - индикатору. Принцип действия - механический. Контроль может производиться как по цилиндрическим, так и по торцовым поверхностям.

Биениемер состоит из станины, правой и левой бабок, узла каретки со стойкой индикатора, оснащенной микроподачей, индикатора часового типа ИЧ-10. Правая бабка имеет подвижную пиноль с центром. Для закрепления пиноли бабка имеет стопорное устройство. Центр левой бабки перемещается только вместе с последней. Обе бабки могут перемещаться по направляющим станины и закрепляются на ней зажимами в любом месте в зависимости от длины проверяемой детали. Каретка со стойкой индикатора устанавливается напротив проверяемого участка и крепится на станине аналогично бабкам. Индикатор закрепляется в державке зажимами. Грубая установка производится путем перемещения узла микроподачи по колонке, точная настройка - с помощью микроподачи.

Характеристики

Макс. длина заготовки, мм	1600
Макс. диаметр заготовки, мм	340
Макс. масса заготовки, кг	95
Высота центров, мм	250
Габаритные размеры, мм	2230х545х825
Масса, кг	450
