Прибор для проверки биения ПБ-1500/170
Длина 1910 мм, межцентровое расстояние 1500 мм, высота центров 170 мм. Диаметр контролируемой заготовки 270 мм. Метод измерения: непосредственная оценка по отсчетному устройству (индикатору). Высокоточный прибор проверки биения, для контроля величины радиального и торцевого биения тел вращения, установленных в центрах (валов, шестерен, шкивов), радиального биения зубчатого венца колеса и т.д. Индикатор приобретается отдельно.
Особенности биениемера ПБ-1500:
- Сверхпрочный регулируемый держатель индикатора входит в комплект поставки. Индикатор приобретается отдельно.
- Центры быстросъемные.
- Ручная регулировка по направляющим.
- Центры закалены и отшлифованы.
- Бабки можно регулировать по расстоянию и фиксировать.
- Надежно фиксируется в любом положении с помощью специальной рукоятки рычажного типа.
- Конус Морзе №2.
- Тяжелое массивное основание обеспечивает необычайную устойчивость.
- Параллельность центра 0.005 мм.
- Плоскостность поверхности 0.01 мм.
Прецизионные стендовые центры используются в металлообрабатывающих цехах машиностроительных предприятий.
Одна бабка оснащена подвижной пинолью с центром. В другой он неподвижно закреплен. Обе бабки могут перемещаться по направляющим станины и крепиться в любом месте в зависимости от габаритных размеров проверяемой детали. Аналогичным образом передвигается и фиксируется каретка с держателем. Грубая установка индикатора осуществляется путем его перемещения по колонке, точная настройка – при помощи микроподачи.
|
Макс. длина заготовки, мм
|
1500 |
|
Макс. диаметр заготовки, мм
|
270 |
|
Макс. масса заготовки, кг
|
70 |
|
Высота центров, мм
|
170 |
|
Масса, кг
|
140 |

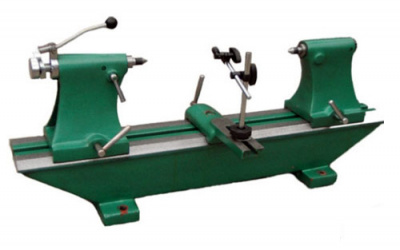

- Постоянный держатель центра.
- Центр.
- Ручка эксцентрикового вала.
- Подвижное центральное гнездо.
- Держатель инструмента.
- Рукоятка затяжки.
- Зажим часового индикатора.
- Рукоятка шариковая.
- Держатель кронштейна.
