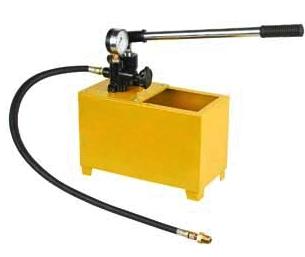

Опрессовщик ручной Instan НОР-240

Опрессовщик гидравлических систем НОР-240 предназначен для опрессовки систем отопления, различных емкостей, трубопроводов, систем водоснабжения.

4. УСТРОЙСТВО
4.1. Опрессовщик состоит из насосного блока 4, который закреплён на крышке 3 в верхней части бака 1. К нагнетательной полости насоса 4 подсоединен рукав высокого давления 13. Второй конец рукава высокого давления предназначен для непосредственного подсоединения к испытываемой гидравлической системе с внутренней резьбой G1/2" её присоединительной детали.
4.2. Насос 4 является рабочим органом опрессовщика и состоит из корпуса, плунжера высокого давления 7 и гайки 5 фиксирующей плунжер низкого давления 6. К корпусу насоса через демпфер 11 подсоединен заполненный глицерином манометр 10. Манометр 10 служит для контроля давления в испытываемой гидравлической системе. На конце всасывающего патрубка находится сетчатый фильтр, который защищает систему от грязи.
4.3. Бак 1 служит для заливки рабочей жидкости (масла или воды).
На торцевых стенках бака 1 имеются ручки 2 служащие для переноса опрессовщика.
5. ПОДГОТОВКА К РАБОТЕ
5.1. Удалите воздух из гидросистемы насоса:
5.1.1. Проверьте подсоединение рукава 13 к насосу 4.
5.1.2. Заполните бак 1 рабочей жидкостью.
5.1.3. Опустите выходную часть рукава 13 в бак 1.
5.1.4 Открутите гайку 5, которая фиксирует плунжер низкого давления 6.
5.1.5. Откройте вентиль 12.
5.1.6. Сделайте пробное закачивание для удаления из гидравлической системы опрессовщика воздуха. При этом закачиваемая вода будет сливаться в бак 1 из сливного отверстия насоса и из рукава 13.
5.1.7. Закройте вентиль 12.
5.2. Подсоедините рукав 13 к испытываемой гидравлической системе.
Для уплотнения используются прокладки из резины или фторопласта.
6. РАБОТА
6.1. Заполните испытываемую гидравлическую систему жидкостью, удалив из нее воздух. Плотно закройте все отверстия.
6.2. Произведите закачивание жидкости. Для ускоренного заполнения системы и создания начального давления используется плунжер низкого давления большего диаметра. Для достижения высокого давления требуется зафиксировать плунжер 6 с помощью гайки 5.
6.3. После проведения испытаний медленно откройте вентиль 12 для сбрасывания давления, при этом жидкость будет поступать обратно в бак. Как только давление в гидросистеме упадёт, закройте вентиль, чтобы максимально исключить попадание в нагнетательный клапан опрессовщика посторонних частиц при сливе.
Внимание!!! Аккуратное открывание вентиля 12 необходимо для предохранения манометра от повреждения.
6.4. Отсоедините рукав 13 от испытуемой системы.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Не допускайте загрязнения насоса и рабочей жидкости.
7.2. Периодически проверяйте и очищайте всасывающий фильтр от грязи.
7.3. После работы с водой ОБЯЗАТЕЛЬНО слейте воду из гидросистемы.
7.4. При длительном хранении и, особенно при хранении в помещении с отрицательной температурой ОБЯЗАТЕЛЬНО прокачайте гидравлическую систему гидравлическим маслом.
7.5. НЕ ДОПУСКАЕТСЯ:
- работать на опрессовочном насосе с водой при температуре ниже 0°С;
- оставлять опрессовщик с водой при температуре ниже 0°С.
8. МЕРЫ БЕЗОПАСНОСТИ
8.1. К работе с опрессовщиком допускаются лица, знающие правила эксплуатации оборудования с высоким давлением, изучившие настоящее руководство по эксплуатации и прошедшие инструктаж по технике безопасности.
8.2. Следите за надежным креплением элементов насоса и исправностью напорной линии.
8.3. Проверяйте и периодически очищайте фильтр.
8.4. Не производите ремонт опрессовщика и испытуемой гидравлической системы, находящихся под давлением.
8.5. Не работайте насосом с неисправным манометром, контролируйте давление системы и не поднимайте выше, указанного в руководстве по эксплуатации.
