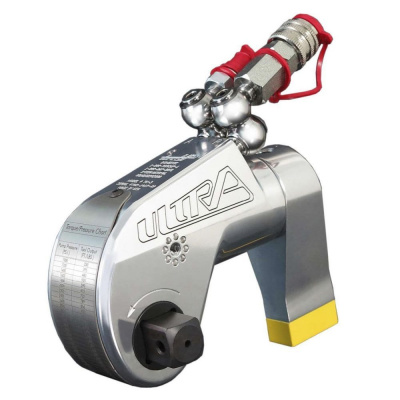

Гидравлический гайковерт TU-60

Гайковерты торцевые гидравлические используются при работе с фланцевыми соединениями и при работе в ограниченном пространстве, а так же если требуется одновременное затягивание нескольких резьбовых соединений с одинаковым крутящим моментом.
С гайковертом TU-60 INSTAN поставляется квадратный адаптер 2.5" для использования торцевых ударных головок с посадочным размером 2.5".
Гайковерт TU-60 INSTAN является самым мощным в линейке. Крутящий момент достигает 80537 Нм при давлении 689бар. А его вес в сборе составляет всего 59,8кг (без учета торцевой головки), в отличии от стальных гайковертов весом более 130кг, при том же крутящем моменте.
Гайковерты TU-60 INSTAN подходят для интенсивного использования в широком температурном диапазоне от -30 до +50 градусов Цельсия.

Особенности:

- Для максимального облегчения гайковерта, его корпус и реакционная опора изготовлены из высокопрочного алюминиевого сплава 7075-T6. За счет высокой твердости и прочности корпуса гайковерта, его можно использовать даже без установки реакционной опоры (упор непосредственно в корпус). Это может потребоваться при работе в сильно ограниченном пространстве, когда нет возможности установить реакционную опору.

- Приводной квадрат гайковерта изготовлен из низкоуглеродистой сверхпрочной стали Maraging 350. Это исключает вероятность слома квадрата под максимальной нагрузкой.

- За один полный ход поршня приводного гидроцилиндра храповое колесо поворачивается на 27°. Это увеличивает скорость работы.

- Независимые шарнирные основания быстроразъемных соединений вращаются на 360 градусов в обоих плоскостях даже под нагрузкой, что облегчает установку гайковерта в ограниченном пространстве.

- Быстроразъемные соединения германской фирмы CEJN с рабочим давлением 1500 бар оснащены специальным замком для предотвращения случайного разъединения.

- Бронзовая направляющая втулка на штоке гидроцилиндра и хромированный поршень для уменьшения износа поршневой группы.

- Антифрикционные втулки храпового колеса увеличивают ресурс кассеты.

- Несущие боковые пластины кассеты изготовлены из высокопрочной низколегированной закаленной стали AISI 4340. Также имеют никелевое покрытие для предотвращения коррозии.


Реакционная опора гайковерта поворачивается на 360°. Для изменения положения реакционной опоры надо нажать кнопку высвобождения, снять опору и повернуть на требуемый угол. На конце реакционной опоры есть съемная защитная накладка из высокопрочной стали. При необходимости можно ее заменить на более длинную (Опора 1" или Опора 2"). Опоры 1" и 2" продаются отдельно.
Стандартную реакционную опору можно заменить на Линейную опору или Удлинительную опорную трубу, они также продаются отдельно.

Для изменения направления вращения (закручивание / откручивание) квадратный адаптер вставляется в гайковерт с обеих сторон. Приводной квадрат высвобождается нажатием кнопки с тыльной стороны.

Независимые шарнирные основания быстроразъемных соединений позволяют ориентировать рукава высокого давления в необходимом направлении, что обеспечивает возможность установки гидравлического гайковерта в любом положении, независимо от расположения маслостанции.

Для работы с гайковертом рекомендуется использовать специальные автоматические или полуавтоматические маслостанции, например, МГС 700-1.0П-Э-2ГГ-А, МГС 700-1.1П-Э-2ГГ или МГС 700-0.8П-Э-2ГГ. Возможно одновременное использование нескольких гайковертов одной модели для затягивания нескольких резьбовых соединений с одинаковым крутящим моментом.

Обычно, для подключения гайковерта к маслостанции используются сдвоенные рукава высокого давления. Это облегчает работу с гайковертом.

Крутящий момент настраивается путем изменения максимального давления создаваемого маслостанцией (с использованием таблицы соответствия крутящего момента давлению масла). Для увеличения давления - закручивайте винт предохранительного клапана на распределителе насосной станции. Для уменьшения давления - выкручивайте винт предохранительного клапана. Давления контролируется визуально, по манометру насосной станции.
