Выравниватель фланцев Рост ВФМ-3
126 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Служит для ручного механического осевого и вращательного выравнивания фланцевых соединений. Выравниватель фланцев механический предназначен для облегчения выполнения стандартных процедур выравнивания фланцевых соединений во время сборки и обслуживания трубопроводов, а также для восстановления выравнивания сместившихся соединений. Например механический выравниватель можно использовать для облегчения ремонта кольцевых и других типов фланцевых соединений. Правильное использование выравнивателя фланцевого ВФМ-3 помогает обеспечивать безопасность и максимальный срок службы.

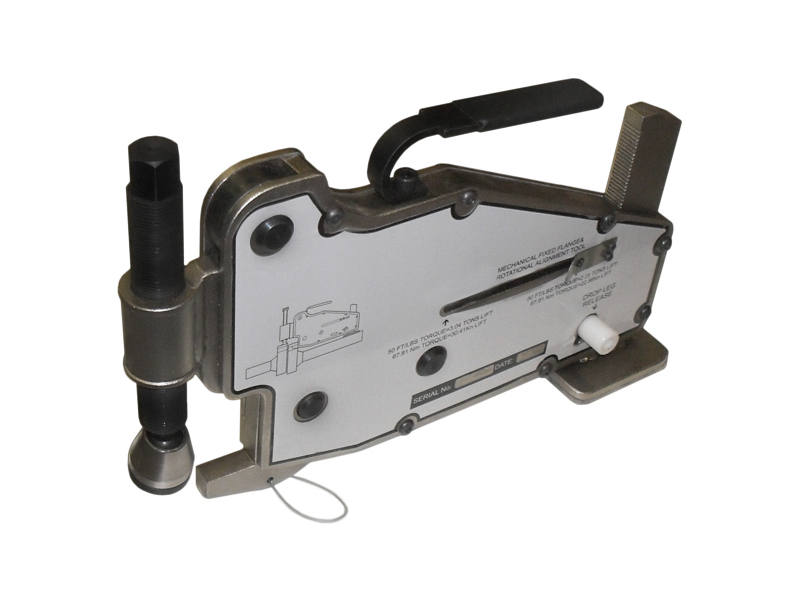

Выравниватель фланцев механический ВФМ-3 крепится на расположенном ниже элементе фланцевого соединения. Для этого крепежный крюк инструмента вставляется до упора в отверстие для крепежного болта, параллельное соответствующему ему отверстию на второй половине фланцевого соединения в точке максимального нарушения выравнивания. После этого задний выдвижной упор устанавливается на стенку трубы (при этом сам инструмент необходимо ровно удерживать на уровне отверстия для крепежного болта параллельно поверхности трубы). Вытяните стопор переднего упора и выдвиньте его на нужное расстояние. Вращайте регулировочный винт пока шарнирная пятка переднего упора не войдет в плотный контакт с ободом противоположного фланца, при этом сама пятка не должна выходить своим краем за пределы обода.
Выравниватель фланцев механический ВФМ-3 крепится на расположенном ниже элементе фланцевого соединения. Для этого крепежный крюк инструмента вставляется до упора в отверстие для крепежного болта, параллельное соответствующему ему отверстию на второй половине фланцевого соединения в точке максимального нарушения выравнивания. После этого задний выдвижной упор устанавливается на стенку трубы (при этом сам инструмент необходимо ровно удерживать на уровне отверстия для крепежного болта параллельно поверхности трубы). Вытяните стопор переднего упора и выдвиньте его на нужное расстояние. Вращайте регулировочный винт пока шарнирная пятка переднего упора не войдет в плотный контакт с ободом противоположного фланца, при этом сама пятка не должна выходить своим краем за пределы обода.

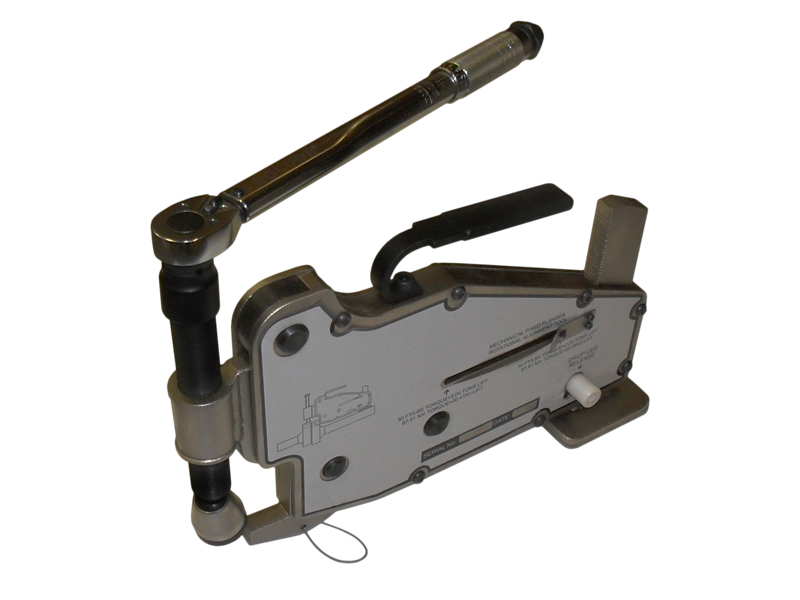

Используя накидной гаечный ключ продолжайте вращать регулировочный, тем самым выравнивая между собой элементы фланцевого соединения.
Характеристики
|
Ход штока, мм
|
130 |
|
Усилие, т
|
3 |
|
Габаритные размеры, мм
|
480х70х340 |
|
Масса, кг
|
9 |

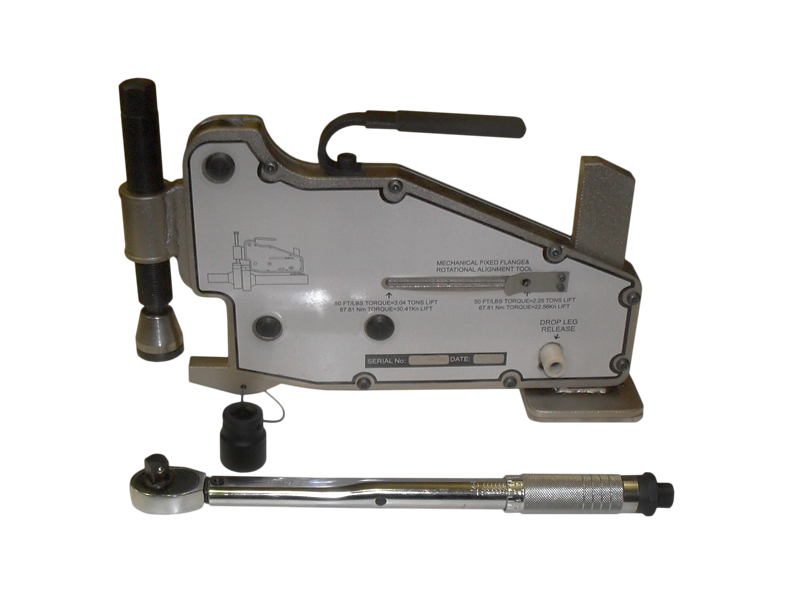

| 1. Выравниватель фланцев механический ВФМ-03; |
| 2. Динамометрический ключ; |
| 3. Торцевая головка 22мм; |

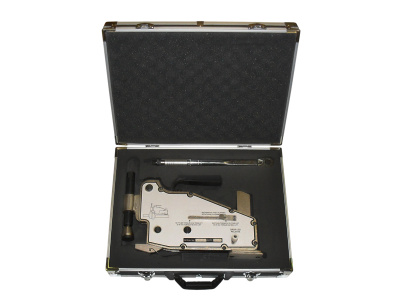

| 4. Кейс для хранения и переноски; |
| 5. Паспорт и инструкция. |
