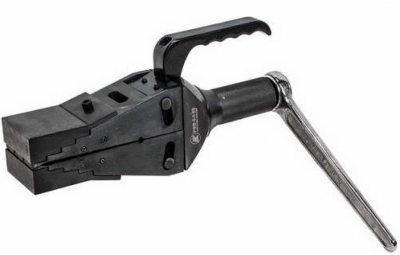

Разгонщик фланцев Instan РФВ-8-6-80
УСТРОЙСТВО
Разжиматель состоит из корпуса с винтовым механизмом, штока с клином, двух раздвижных ступенчатых клиньев, двух сменных ступенчатых накладок, устанавливаемых в зависимости от требуемой величины разгона, предохранительного ступенчатого упора и ключа-трещотки.
Перемещение клина осуществляется поворотом приводного винта с помощью ключа-трещотки.
4. РАБОТА
4.1. Свести клинья разгонщика до положения минимального зазора.
4.2. Проверить работу разжимателя на холостом ходу. Для этого ключом-трещоткой приведите в действие винтовой механизм, шток придёт в движение и разожмёт клинья разгонщика. Затем установите ключ-трещотку обратной стороной. Поворотом ключа верните шток разгонщика в исходное положение.
4.3. Установить разжиматель между фланцами трубопровода и, придерживая его, зафиксировать поворотом ключа. Продолжать вращение ключа, произвести разгонку фланцев на нужную величину (максимальная величина разгонки фланцев за один установ составляет 25мм). Установить ступенчатую опору между фланцами.
4.4. Если величины разгонки недостаточно, закрепить на раздвижных клиньях ступенчатые накладки и произвести разгонку повторив пункт 4.3.
Усилие, т
|
8 |
Мин. зазор, мм
|
6 |
Ширина разгонки, мм
|
80 |
Габаритные размеры, мм
|
290х120х65 |
Масса, кг
|
8 |
