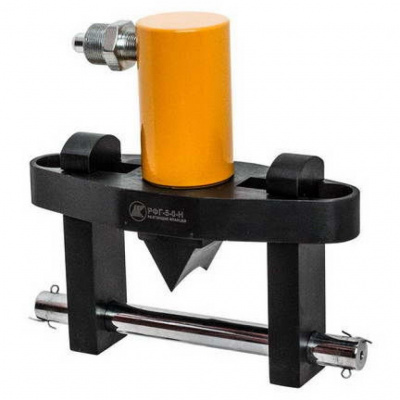

Разгонщик фланцев РФГ-5-0-Н

   РФГ-5-0-Н Разгонщик фланцев гидравлический предназначен для разгонки фланцевых соединений трубопроводов при замене уплотнительных прокладок, установки заглушек на магистральных нефтепроводах и газопроводах. Разгонщик работает в любом пространственном положении. Возврат штока - пружинный.  Разгонщик фланцев  служит для увеличения зазора при разгонке на каждом этапе, получая, при этом легкий доступ к внутреннему пространству фланцевого соединения, оборудованый  небольшим количеством подвижных деталей и не имеющих элементов, предстовляющих опастность зажатия пальцев.


УСТРОЙСТВО ГИДРАВЛИЧЕСКОГО РАЗГОНЩИКА ФЛАНЦЕВ РФГ-5-0-Н
Разгонщик фланцев состоит из корпуса с гидравлическим цилиндром и рабочим поршнем, двух раздвижных стоек, штыря, предохранительного ступенчатого упора.
Давление в рабочий цилиндр нагнетается с помощью внешнего гидравлического насоса, а сброс давления в цилиндре осуществляется перепускным винтом насоса. Рабочий поршень гидроцилиндра с клином в исходное положение возвращается пружиной.

РАБОТА ГИДРАВЛИЧЕСКОГО РАЗГОНЩИКА ФЛАНЦЕВ РФГ-5-0-Н
1. Подготовить фланцевое соединение к демонтажу, удалив или ослабив крепежные болты.
2. Подготовить к работе разгонщик, предварительно присоединив к насосу-нагнетателю (в комплект поставки НЕ входит).
3. Убедиться в герметичности всех соединений, произведя несколько возвратно-поступательных движений рукояткой насоса или насосной системы.
4. Произвести монтаж разгонщика на соединение (Рис.2).
5. При помощи ручного насоса или насосной системы привести в действие механизм разъема, путем нагнетания насосом гидравлической жидкости в разгонщик.
6. Установить ступенчатый упор между фланцами, сбросить давление в разгонщике и произвести разгонку фланцев с другой стороны.
