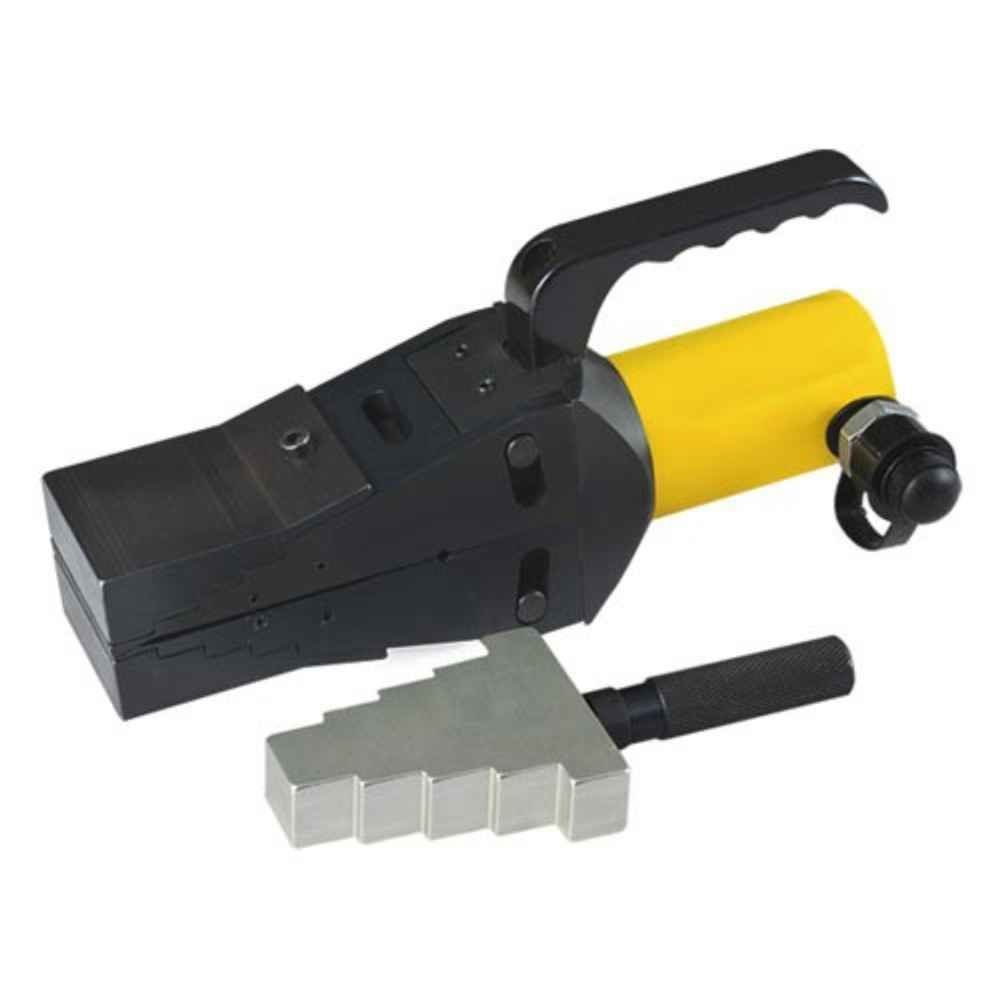

Разгонщик фланцев РФГ-14-6-80Н
49 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
РФГ-14-6-80Н Разгонщик фланцев гидравлический с выносным насосом (насос в комплект не входит) предназначен для разгонки фланцевых соединений трубопроводов при замене уплотнительных прокладок, установки заглушек на магистральных нефтепроводах и газопроводах. Разгонщик работает в любом пространственном положении. Возврат штока - пружинный. Ступенчатые клинья разгонщика перемещаются параллельно без трения по разжимаемым плоскостям и не соскальзывают с фланцев, полностью исключена возможность искрообразования. Разгонщик фланцев служит для увеличения зазора при разгонке на каждом этапе, получая, при этом легкий доступ к внутреннему пространству фланцевого соединения, оборудованый небольшим количеством подвижных деталей и не имеющих элементов, предстовляющих опастность зажатия пальцев.
УСТРОЙСТВО ГИДРАВЛИЧЕСКОГО РАЗГОНЩИКА ФЛАНЦЕВ РФГ-14-6-80Н
Разгонщик фланцев состоит из корпуса с гидравлическим цилиндром и рабочим поршнем, двух раздвижных ступенчатых клиньев, двух сменных ступенчатых опор, устанавливаемых в зависимости от требуемой величины разгона, предохранительного ступенчатого упора.
Давление в рабочий цилиндр нагнетается внешним ручным, ножным или электрическим насосом. Насос подключается к разгонщику с помощью БРС. Рабочий поршень гидроцилиндра с подвижными клиньями в исходное положение возвращается пружиной.
КОМПЛЕКТ ПОСТАВКИ
1. Разгонщик фланцев РФГ-14-6-80Н: - 1шт.
2. Паспорт
РАБОТА ГИДРАВЛИЧЕСКОГО РАЗГОНЩИКА ФЛАНЦЕВ РФГ-14-6-80Н
1. Подключите разгонщик к насосу с помощью БРС.
2 Открыв винт сброса давления на насосе, свести клинья разгонщика до положения минимального зазора.
3. Закрыть плотно винт сброса давления на корпусе насоса.
4. Проверить работу разжимателя на холостом ходу. Для этого насосом создать давление в рабочем цилиндре, рабочий поршень придёт в движение и разожмёт клинья разжимателя.
5. Сбросить давление в рабочем цилиндре, открыв перепускной винт.
6. Закрыть плотно винт сброса давления.
7. Установить разжиматель между фланцами трубопровода и, придерживая его, зафиксировать подачей масла в рабочий цилиндр.
8. Затем, нагнетая давление, произвести разгонку фланцев на нужную величину (максимальная величина разгонки фланцев за один установ составляет 25мм).
9. Установить ступенчатую опору между фланцами, сбросить давление в разгонщике.
10. Если величины разгонки недостаточно, закрепить на раздвижных клиньях ступенчатые накладки и произвести разгонку повторив пункт 4.4.
УСТРОЙСТВО ГИДРАВЛИЧЕСКОГО РАЗГОНЩИКА ФЛАНЦЕВ РФГ-14-6-80Н
Разгонщик фланцев состоит из корпуса с гидравлическим цилиндром и рабочим поршнем, двух раздвижных ступенчатых клиньев, двух сменных ступенчатых опор, устанавливаемых в зависимости от требуемой величины разгона, предохранительного ступенчатого упора.
Давление в рабочий цилиндр нагнетается внешним ручным, ножным или электрическим насосом. Насос подключается к разгонщику с помощью БРС. Рабочий поршень гидроцилиндра с подвижными клиньями в исходное положение возвращается пружиной.
КОМПЛЕКТ ПОСТАВКИ
1. Разгонщик фланцев РФГ-14-6-80Н: - 1шт.
2. Паспорт
РАБОТА ГИДРАВЛИЧЕСКОГО РАЗГОНЩИКА ФЛАНЦЕВ РФГ-14-6-80Н
1. Подключите разгонщик к насосу с помощью БРС.
2 Открыв винт сброса давления на насосе, свести клинья разгонщика до положения минимального зазора.
3. Закрыть плотно винт сброса давления на корпусе насоса.
4. Проверить работу разжимателя на холостом ходу. Для этого насосом создать давление в рабочем цилиндре, рабочий поршень придёт в движение и разожмёт клинья разжимателя.
5. Сбросить давление в рабочем цилиндре, открыв перепускной винт.
6. Закрыть плотно винт сброса давления.
7. Установить разжиматель между фланцами трубопровода и, придерживая его, зафиксировать подачей масла в рабочий цилиндр.
8. Затем, нагнетая давление, произвести разгонку фланцев на нужную величину (максимальная величина разгонки фланцев за один установ составляет 25мм).
9. Установить ступенчатую опору между фланцами, сбросить давление в разгонщике.
10. Если величины разгонки недостаточно, закрепить на раздвижных клиньях ступенчатые накладки и произвести разгонку повторив пункт 4.4.
Характеристики
|
Усилие, т
|
14 |
|
Мин. зазор, мм
|
6 |
|
Ширина разгонки, мм
|
80 |
|
Габаритные размеры, мм
|
282х110х65 |
|
Масса, кг
|
10 |
