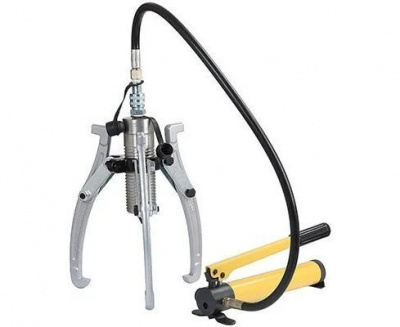

Гидравлический съемник Instan СГ-5Н с насосом НРГ 700-0.7

Гидравлические съемники с внешним насосом СГ-5Н предназначены для демонтажа подшипников, зубчатых колес, шкивов, ступиц и других деталей, установленных с натягом.
Гидравлический съемник СГ-5Н с выносным насосом предназначен для демонтажа подшипников, зубчатых колес, ступиц, шкивов и других, установленных с натягом деталей с валов.

Устройство и схема сборки съемника

1. Съемная рукоятка 2. Основание рукоятки 3. Рукав высокого давления 4. Гидравлическое быстроразъемное соединение 5. Серьги для крепления лап 6. Крепежные элементы 7. Лапы съемника 8. Основание для крепления лап 9. Гидроцилиндр с регулировочной резьбой 10. Шток 11. Подпружиненный центрирующий конус

3.1. В лапах съемника 7 предусмотрены отверстия, для соединения с серьгами 5. В зависимости от комплектации лапы бывают либо с двумя отверстиями и захватом с одной стороны, либо одним отверстием и захватами с двух сторон. Гидравлический съемник СГ-5Н можно использовать как с тремя, так и с двумя лапами (захватами). При использовании съемника с двумя захватами, лапы крепятся к диаметрально противоположным проушинам основания 8 с помощью серег 5.
3.2. На конце штока 10 находится жестко закрепленный или подпружиненный центрирующий конус 11 (зависит от модели и комплектации съемника). Коническая насадка входит в центровочное отверстие вала. С её помощью шток съемника фиксируется относительно оси вала во время работы.

4. Подготовка съемника к работе

4.1. Перед работой проверьте все детали съемника на наличие повреждений.
При обнаружении деформаций, трещин и признаков сильного износа на деталях съемника использование съемника запрещено.
4.2. Максимально точно оцените усилие, требуемое для снятия детали с вала. Если усилия съемника недостаточно для снятия детали – не используйте его, выберите модель съемника с подходящими характеристиками.
4.3. Рабочая температура съемника находится в интервале -5..+45 град.

5. Работа

5.1. Лапы съемника накидываются на снимаемую деталь. Гидроцилиндр съемника с регулировочной резьбой 9 ввинчивается в гайку с закрепленными на ней лапами, пока торец штока не упрется в вал со снимаемой деталью. Коническая насадка штока 11 должна встать в центровочное отверстие вала.
5.2. Заверните перепускной винт ручного насоса по часовой стрелке до упора. Приоткройте пробку заливного отверстия расположенного в задней части масляного бака насоса.
5.3. С помощью рукоятки 1, ввинченной в основание рукоятки 2 до упора, масло из бака насоса подается в гидроцилиндр 9, при этом шток съемника 10 упирается в торец вала и снимаемая деталь начинает перемещаться относительно вала. В процессе съема детали внимательно следите за положением рабочих площадок лап съемника относительно детали, чтобы избежать срыва лап с детали. В случае использования съемника с двумя лапами, следует особо внимательно следить за положением гидроцилиндра съемника относительно оси вала. Если съемник начинает уходить с оси вала (перекашивается), то необходимо прекратить работу и переустановить съемник. Используйте гидравлический съемник с двумя лапами только если захват детали тремя лапами невозможен.
5.4. Ход штока гидравлического съемника СГ-5Н составляет 52 мм и для снятия детали с вала может потребоваться более одного установа. Для этого следует повернуть перепускной винт против часовой стрелки. Под действием пружины шток съемника возвращается в исходное положение, освобождая снимаемую деталь из захватов.

6. Обслуживание съемника

6.1. В процессе эксплуатации может потребоваться долить масло или полностью заменить его. Доливка масла осуществляется через заливное отверстие расположенное на задней части масляного бака насоса съемника. В качестве рабочей жидкости используется гидравлическое масло "ВМГЗ", "И-12А" или аналоги.
6.2. Не допускайте попадания воды на съемник своевременно смазывайте детали съемника.

Важным моментом, при подготовке к демонтажу подшипника, является правильный выбор съемника. Необходимо обратить внимание на тип съемника и на его максимальное усилие. В следствие неправильного выбора может произойти перегрузка съемника и поломка его захватов, из-за которой может испортиться снимаемая деталь или вал, а так же, это может привести к травмированию персонала.
При демонтаже подшипников большого размера использование механического съемника малоэффективно. В таких случаях выбирают универсальные гидравлические съемники для подшипников с усилием от 5 до 50 тонн.
Гидравлический съемник – это слесарный инструмент для съема с валов зубчатых колес, муфт, шкивов, подшипников, рычагов и т. д. Гидравлические съёмники обладают большим тяговым усилием и гарантируют высокую эффективность и безопасность в эксплуатации при проведении ремонтных работ во всех отраслях промышленности.
Поскольку ручной съемник требует затраты значительных усилий, для облегчения и ускорения съема крупных деталей используют гидравлические съемники. Лапы съемника должны надежно захватить снимаемую деталь. Качанием рукоятки создают необходимое давление масла, шток съемника приходит в движение и постепенно стягивает деталь с вала. Если снимается крупный шкив или зубчатое колесо, то его закрепляют стропом, подвешенным на крюк тали или тельфера. Центр упора съемника обязательно должен совпадать с центром вала двигателя, а захваты (лапы съемника) должны надежно зацепить шкив. После этого приводят в движение рукоятку встроенного или внешнего плунжерного насоса для выпрессовывания шкива.
