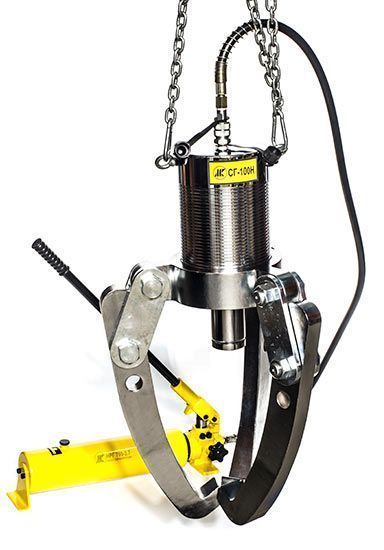

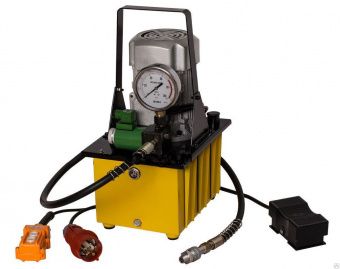

Гидравлический съемник СГ-100Н с маслостанцией МГС 700-0.8П-Э-1

Гидравлический съемник СГ-100Н с внешним насосом предназначен для демонтажа подшипников, зубчатых колес, шкивов, ступиц и других, установленных с натягом деталей с валов. В качестве привода используется ручной или электрический гидравлический насос одностороннего действия с рабочим давлением 700 бар (70МПа). В базовый комплект поставки входит ручной гидравлический двухступенчатый насос НРГ 700-2.7 (700бар, рабочий объем масла 2.7л, РВД 1.8м с БРС).

ПОДГОТОВКА СЪЕМНИКА К РАБОТЕ

4.1. Перед работой проверьте все детали съемника на наличие повреждений.
При обнаружении деформаций, трещин и признаков сильного износа на деталях съемника использование съемника запрещено.
4.2. Максимально точно оцените усилие, требуемое для снятия детали с вала. Если усилия съемника недостаточно для снятия детали – не используйте его, выберите модель съемника с подходящими характеристиками.
4.3. Рабочая температура съемника находится в интервале -5..+45 град.

РАБОТА

5.1. На гидроцилиндре съемника есть два крепежных резьбовых отверстия. В них вкручены рым-болты для крепления к грузоподъемному механизму. При креплении съемника используйте оба рым-болта. Поместите собранный съемник рядом со снимаемой деталью. Лапы съемника накидываются на снимаемую деталь. Гидроцилиндр съемника с регулировочной резьбой 9 ввинчивается в гайку с закрепленными на ней лапами, пока торец штока не упрется в вал со снимаемой деталью. Коническая насадка штока 11 должна встать в центровочное отверстие вала.
5.2. Заверните перепускной винт ручного насоса по часовой стрелке до упора. Приоткройте пробку заливного отверстия расположенного в задней части масляного бака насоса.
5.3. С помощью рукоятки 1, ввинченной в основание рукоятки 2 до упора, масло из бака насоса подается в гидроцилиндр 9, при этом шток съемника 10 упирается в торец вала и снимаемая деталь начинает перемещаться относительно вала. В процессе съема детали внимательно следите за положением рабочих площадок лап съемника относительно детали, чтобы избежать срыва лап с детали. Если съемник начинает уходить с оси вала (перекашивается), то необходимо прекратить работу и переустановить съемник.
5.4. Ход штока съемника составляет 87 мм и для снятия детали с вала может потребоваться более одного установа. Для этого следует повернуть перепускной винт против часовой стрелки. Под действием пружины шток съемника возвращается в исходное положение, освобождая снимаемую деталь из захватов.

6. ОБСЛУЖИВАНИЕ СЪЕМНИКА

6.1. В процессе эксплуатации может потребоваться долить масло или полностью заменить его. Доливка масла осуществляется через заливное отверстие, расположенное на задней части масляного бака насоса съемника. В качестве рабочей жидкости используется гидравлическое масло "ВМГЗ", "Индустриальное-12", "И-20" или аналоги.
6.2. Не допускайте попадания воды на съемник, своевременно смазывайте детали съемника.
