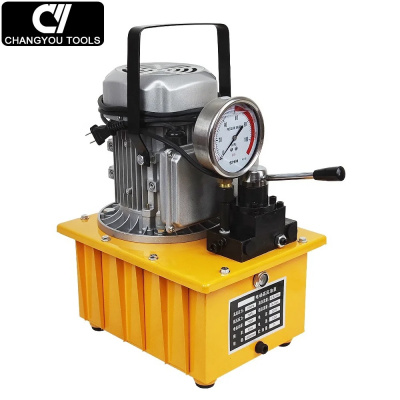

Маслостанция ГНС 7,6-0,8П-Р-2

Маслостанция гидравлическая применяется в качестве гидропривода для гидроцилиндров одностороннего и двустороннего действия (с гидравлическим или пружинным возвратом штока): трубогибов, домкратов, прессов и других гидравлических устройств не имеющих собственного привода. Гидростанции высокого давления ГНС работают на минеральном всесезонном гидравлическом масле марки "ВМГЗ".
При выдвижении гидроцилиндра без нагрузки насос гидростанции обладает большей производительностью.

3. УСТРОЙСТВО ГИДРАВЛИЧЕСКОЙ НАСОСНОЙ СТАНЦИИ

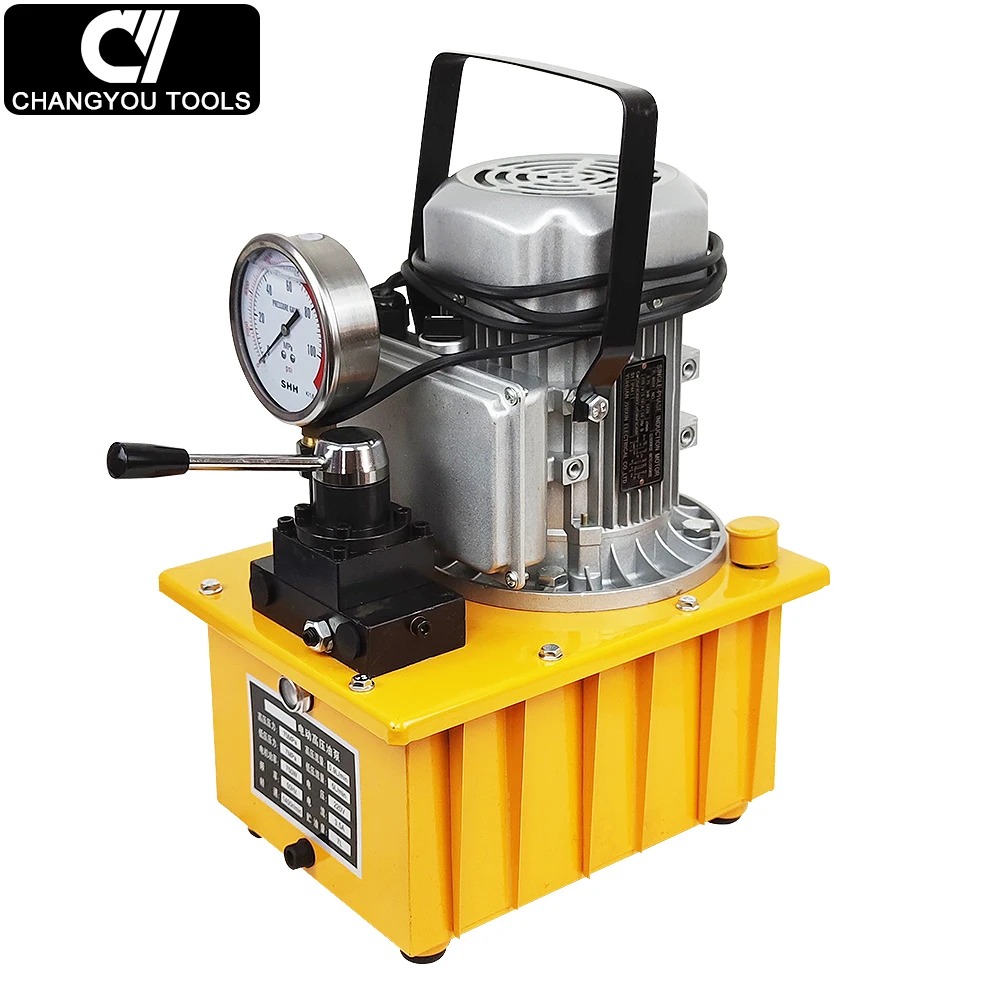

3.1. Маслостанция состоит из масляного бака 1, на крышке которого установлены приводной электродвигатель 2, гидравлический блок управления 3 и электрическая распределительная коробка 4 (рис.1).
3.2. Масляный бак 1 гидростанции выполнен в виде сварной герметичной емкости. В верхней части на крышке масляного бака имеется отверстие для заливки масла закрытое пробкой 5. На боковой стенке бака в верхней части расположено смотровое окошко 6 для контроля уровня масла, а в нижней части сливное отверстие, закрытое пробкой 7. Внутри бака размещен насос высокого давления с фильтром.

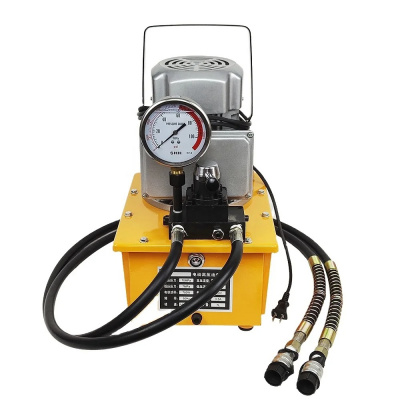

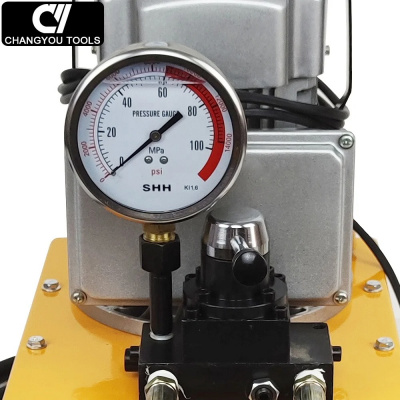

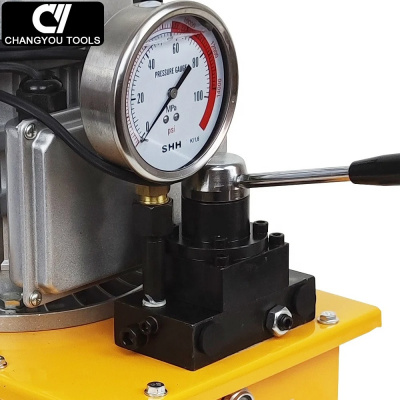

3.3. Гидравлический блок управления 3 имеет электрогидравлические клапаны для распределения гидравлических потоков, манометр 8 для определения гидравлического давления в системе, резьбовое отверстие для подключения шланга высокого давления 9 с быстроразъемным соединением БРС на выходном конце шланга. В верхней части корпуса гидравлического блока управления имеется регулировочный винт 10 с контргайкой для настройки предельного уровня рабочего давления создаваемого гидростанцией.
Предельное рабочее давление для работы трубогиба настроено на 55 МПа (550 бар). Повышение его может привести к поломке деталей трубогиба. При этом максимальное рабочее давление маслостанции 630 бар.
3.4. Электрическая распределительная коробка станции 4 имеет входной кабель для подключения к сети электропитания и три выходных кабеля к:
- переносной педали (пульту) управления 11;
- приводному электродвигателю 2;
- гидравлическому блоку управления.
3.5. Переносная педаль (пульт) управления имеет три позиции:
- "Пуск" маслостанции, когда масло подается под давлением в гидроцилиндр;
- "Стоп"маслостанции (нейтральное положение), когда рабочий инструмент остается под давлением;
- слив масла из рабочего гидроцилиндра в гидравлический бак станции.
4. ПОДГОТОВКА МАСЛОСТАНЦИИ К РАБОТЕ
4.1. Проверьте уровень масла в гидробаке через смотровое окошко 6. Уровень масла должен находиться немного выше средней линии окошка. Если уровень масла ниже нормы – долить его через отверстие закрытое пробкой 5.
ВНИМАНИЕ! Рабочий диапазон температур для эксплуатации станции (+5 ... +45град).
4.2. Подключите гидроцилиндр трубогиба или пресса к гидростанции через шланг высокого давления с БРС.
Маслостанция гидравлическая высокого давления ГНС 7,6-0,8 - схема
Маслостанция гидравлическая ГНС 7,6-0,8 П
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СТАНЦИИ
5.1. В процессе эксплуатации гидравлической станции один раз в два месяца необходимо производить очистку масляного фильтра и один раз в полгода чистить маслобак с полной заменой масла.
5.2. Не допускайте попадания грязи, песка и других посторонних частиц в гидравлическую систему насосной станции. Если в систему попала грязь, промойте систему и смените масло.
5.3. В нерабочем состоянии закрывайте полумуфту быстроразъемного соединения заглушкой.
