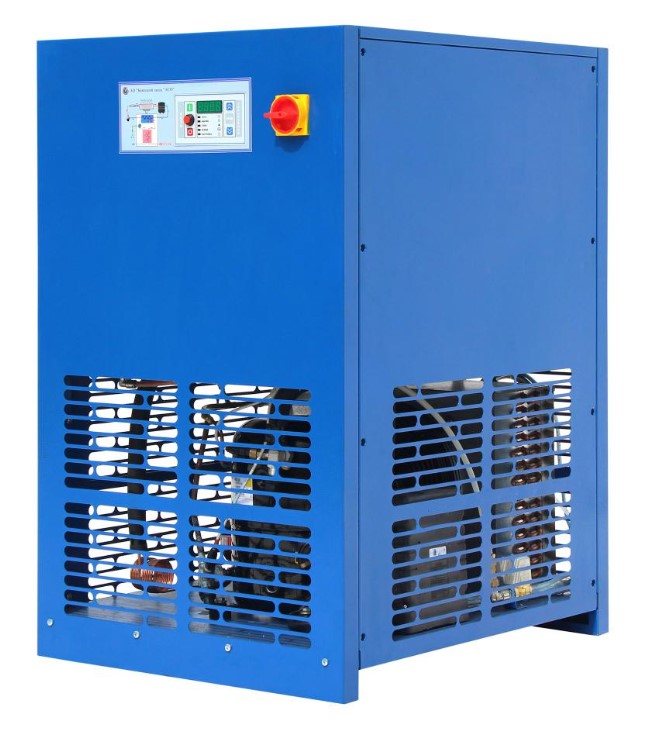

Рефрижераторный осушитель воздуха Бежецкий завод ОВ-600М2

Осушитель воздуха ОВ-600М2 Бежецкого завода АСО  рассчитан на пропускную способность 10 000 л/мин при максимальном рабочем давлении 16 атм. Точка росы +3 °C. Привод 2,4 кВт / 380 В. Размеры 67 х 87 х 107 см, масса 130 кг. Пропускная способность приведена при следующих рабочих характеристиках: температура окружающей среды 25 °С, точка росы 3 °С, давление в системе 7 бар, температура сжатого воздуха 35 °С.

Осушитель подключается в однофазную трехпроводную электрическую сеть переменного тока напряжением 220 В частотой 50 Гц и предназначен для осушения воздуха с последующим удалением конденсата. Эксплуатация осуществляется в следующих условиях:
высота над уровнем моря, до 1000 м;
температура окружающей среды +10 до +35 °С;
относительная влажность воздуха не более 80% при +25 °С.
Принцип осушения воздуха основан на эффекте конденсации влаги, содержащийся в воздухе, на холодной поверхности, температура которой находится ниже точки росы. Поступающий воздух охлаждается до температуры точки росы в две стадии.

На первой стадии в контуре теплообменника «Воздух-воздух» охлаждается горячий воздух. На второй стадии в контуре теплообменника «Воздух-фреон» понижается температура сжатого воздуха до заранее заданной температуры точки росы. Благодаря пониженной температуре пары воды конденсируются и впоследствии отделяются из воздуха.

Полученный конденсат скапливается в сепараторе и удаляется при помощи блока слива конденсата. Компрессор обеспечивает циркуляцию хладагента по фреоновому контуру осушителя. Конденсатор в сборе с вентилятором представляют собой теплообменник, в котором за счет охлаждения сжатого газообразного фреона происходит конденсация его паров.

Регулятор производительности предназначен для регулировки подачи хладагента для обеспечения требуемой температуры точки росы. Для эффективной работы осушителя регулятор производительности должен быть настроен так, чтобы двигатель компрессора работал постоянно, обеспечивая стабильную температуру точки росы в контуре теплообменника.

Регулятор производительности настроен на непрерывный режим работы компрессора при температуре сжатого воздуха на входе +25…+30 °С и максимальную пропускную способность с температурой точки росы в теплообменнике +2 °С. Если температура сжатого воздуха на входе превышает 45 °С, для эффективной работы воздух перед поступлением в осушитель должен быть охлаждён.

Контроль работы осушителя воздуха ОВ-600М2 выполняется электронным блоком управления, который имеет четырехразрядный светодиодный дисплей, четыре кнопки управления («СЕТЬ», «ВВОД», «ВВЕРХ», «ВНИЗ») и пять контрольных индикаторов («СЕТЬ», «АВАРИЯ», «СЛИВ», «РЕЖИМ», «НАСТРОЙКА»).



Блок управления осуществляет свою работу в трёх режимах:
автоматический режим;
ручной режим;
режим программирования.
Осушитель снабжен автоматической системой аварийной защиты с возможностью индикации причины аварийного останова. Экстренная остановка и блокировка пуска электродвигателя и компрессора происходит при следующих условиях:
превышение температуры точки росы выше заданной в течение заданного времени;
понижение точки росы ниже заданной или ниже 0 °С в течение заданного времени;
обрыв входной цепи датчика;
короткое замыкание входной цепи датчика.
